Creo 6.2 概念: 草繪點

通過使用功能區“草繪”(Sketching) 組中的“點”(Point) 圖標，可創建草繪器點。草繪器點對特征中生成的草繪幾何沒有任何影響。草繪器點實際上是一種類型的構造幾何。

草繪器點具有以下用途：

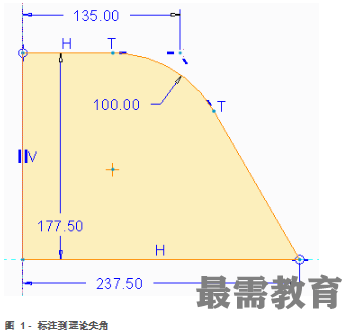

?標注到理論尖角 - 在圖 1 中，已在理論拐角尖角處放置了草繪器點。

論尖角可用于通過尺寸控制設計意圖。

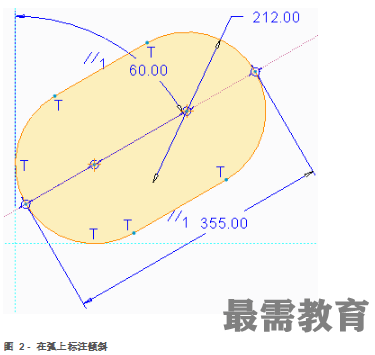

在弧上標注傾斜 - 在圖 2 中，已在每條弧上放置了草繪器點。

同樣，可創建傾斜尺寸來測量弧切線之間的距離。

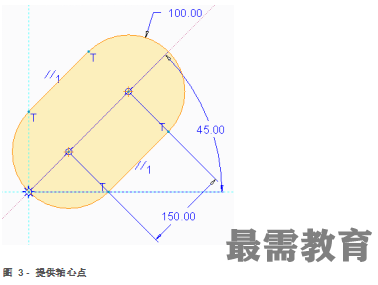

?提供錨點或軸心點 - 在圖 3 中，已在弧和豎直及水平參考的相交處放置了草繪器點。

同樣，可對角度尺寸進行修改，整個草繪會以草繪點為軸心旋轉。
