Creo 6.3 概念: 任務 1. 動態修剪草繪圖元。

提問人:劉團圓發布時間:2020-10-15
1.禁用所有“基準顯示”類型。

2.在模型樹中,右鍵單擊 DYNAMIC_TRIM,然后選擇“編輯定義”(Edit Definition)。

3.只啟用以下“草繪器顯示”類型:image.png。

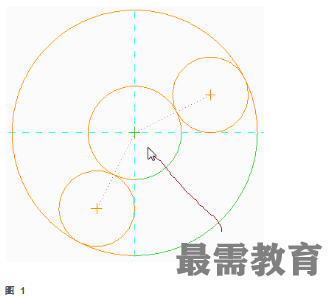

4.單擊功能區“編輯”(Editing) 組中的“刪除段”(Delete Segment) image.png,然后單擊并拖動以動態修剪圖元。


5.放大草繪右上方的零件。

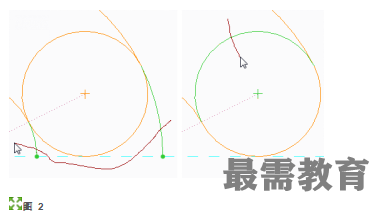

6.動態修剪三條額外的弧。


7.在草繪的下部執行相同的修剪。

8.在功能區中單擊“確定”(OK) image.png。
