Creo 6.4 概念: 任務 1. 復制、縮放和旋轉草繪。

2.在模型樹中，右鍵單擊“草繪 1”(Sketch 1)，然后選擇“編輯定義”(Edit Definition)。

3.僅啟用下列“草繪器顯示”類型：。

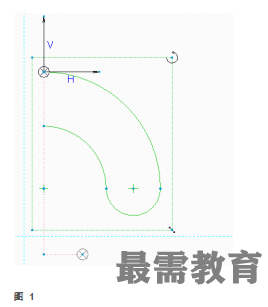

4.在所有草繪圖元周圍拖動窗口。

5.右鍵單擊并選擇“剪切”(Cut)。

6.右鍵單擊并選擇“粘貼”(Paste)。

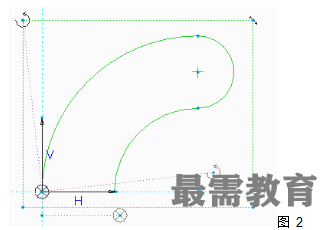

7.在右上象限中單擊以放置草繪。

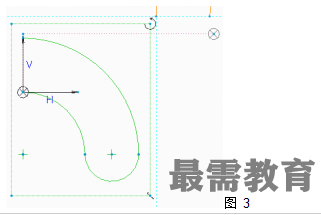

8.右鍵單擊 X“位置”控制滑塊并將其拖動到上方的弧端點。

9.單擊“旋轉”控制滑塊并拖動它，以將草繪逆時針旋轉 90°。

10.單擊 X“位置”控制滑塊并拖動它，以重定位草繪。

11.如有必要，在操控板中將“縮放因子”(Scaling factor) 改為1，將“旋轉角度”(Rotating angle) 改為90。

     ?單擊“接受更改”(Accept Changes) 。

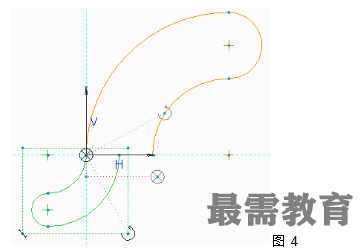

12.單擊功能區“操作”(Operations) 組中的“粘貼”(Paste) 。

13.在左下方的“草繪器”象限中單擊。

14.右鍵單擊 X“位置”控制滑塊并將其拖動到下方的弧端點。

15.單擊“旋轉”控制滑塊并拖動它，以將草繪順時針旋轉 90°。

16.單擊 X“位置”控制滑塊并拖動它，以重定位草繪。

17.在操控板中，將“縮放因子”(Scaling factor) 改為0.5，然后按 ENTER 鍵。

?單擊“接受更改”(Accept Changes) 。

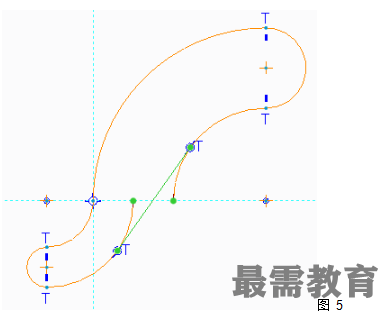

18.從“線”(Line) 類型下拉菜單中選擇“直線相切”(Line Tangent) 并草繪切線。

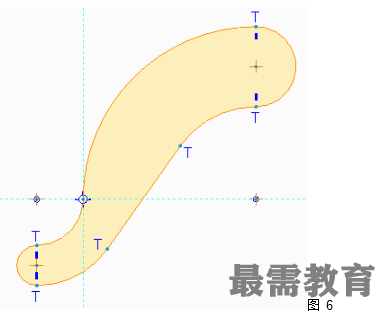

19.單擊“刪除段”(Delete Segment)  并修剪懸著的弧。

20.單擊“確定”(OK) 。

過程就此結束。
