Creo 6.5 概念: 在草繪器中標注圖元

在草繪器中標注圖元

當標注草繪時，創建捕獲設計意圖的尺寸是很重要的，因?yàn)楫?dāng)編輯模型和創建模型的繪圖時將顯示這些尺寸。

所有尺寸都是通過單擊“垂直”(Normal)  圖標創建的。也可以單擊鼠標右鍵并選擇“尺寸”(Dimension)。選擇要標注的圖元，然后單擊鼠標中鍵以放置尺寸。在這一點，要么按 ENTER 鍵接受當前尺寸值，要么鍵入一個不同的值，然后按 ENTER 鍵。所創建尺寸的類型取決于選擇的對象和放置尺寸的位置。

可創建下列尺寸類型：

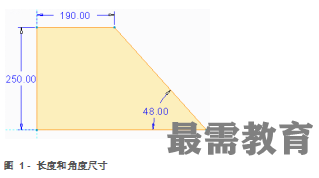

?線長度 - 選擇一條線并放置尺寸。然后就標注了線長度。

?角度 - 可通過選擇兩個線性參考來創建角度測量。放置尺寸的位置決定角度測量的方式 (銳角相對于鈍角)。

也可以通過選擇一個弧端點、弧中心和另一個端點，然后放置尺寸來創建弧角度。

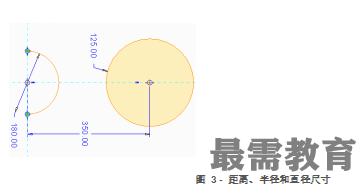

?距離 - 選擇兩個圖元以測量它們之間的距離并放置尺寸。再次說明，放置尺寸的位置將決定尺寸是豎直的、水平的或傾斜的。

?半徑 - 選擇某個弧或圓，然后放置尺寸?？赏ㄟ^(guò)單擊鼠標右鍵并選擇“轉換為直徑”(Convert to Diameter) 和“轉換為線性”(Convert to Linear)，分別將半徑尺寸切換為直徑尺寸或線性尺寸。

?直徑 - 雙擊某個弧或圓，然后放置尺寸?？赏ㄟ^(guò)單擊鼠標右鍵并選擇“轉換為半徑”(Convert to Radius) 和“轉換為線性”(Convert to Linear)，分別將直徑尺寸切換為半徑尺寸或線性尺寸。

旋轉直徑 - 選擇圖元、中心線，然后再次選擇圖元并放置尺寸?；蛘撸梢赃x擇中心線、圖元，然后再次選擇中心線。

可通過單擊鼠標右鍵并選擇“轉換為半徑”(Convert to Radius) 和“轉換為直徑”(Convert to Diameter)，分別將旋轉直徑尺寸切換為旋轉半徑尺寸，反之亦然。

?弧長 - 可通過選擇弧段及其兩個端點，并放置尺寸來創建弧長度尺寸?；￠L(zhǎng)度尺寸在尺寸值的上面顯示弓形符號?？赏ㄟ^(guò)單擊鼠標右鍵并選擇“轉換為角度”(Convert to Angle) 和“轉換為長度”(Convert to Length) 分別將弧長度測量切換為弧角度尺寸，反之亦然。

?總夾角 - 與旋轉直徑尺寸相似，可以通過在放置尺寸之前，選擇成角度的線、中心線，然后再次選擇成角度的線來創建總夾角尺寸?？赏ㄟ^(guò)單擊鼠標右鍵并選擇“轉換為角度”(Convert to Angle) 和“轉換為總夾角”(Convert to Total included angle) 分別將總夾角切換為角度尺寸，反之亦然。

弱尺寸

因?yàn)椤安堇L器”(Sketcher) 必須一直保持完全定義的草繪，所以草繪在初始情況下是使用弱尺寸標注的。當使用所需要的設計意圖標注草繪 (這些是強尺寸) 時，弱尺寸將自動消失。

可通過選擇弱尺寸，單擊鼠標右鍵并選擇“強”(Strong) 將弱尺寸轉換為強尺寸。與創建新尺寸相似，可以接受當前尺寸值轉換為強尺寸，或鍵入一個新值。當編輯弱尺寸時，弱尺寸將自動轉換為強尺寸。

過程設置：

1.為避免命名沖突，建議您先保存您的工作，然后單擊“文件”(File)>“關閉”(Close)直到不顯示任何模型，再單擊“文件”(File)>“管理會話”(Manage Session)>“拭除未顯示的”(Erase Not Displayed)。

2.單擊“文件”(File)>“管理會話”(Manage Session)>“設置工作目錄”(Set Working Directory)，然后導航到PTCU\CreoParametric2\Sketcher\Dimensions文件夾并單擊“確定”(OK)

3.單擊“文件”(File)>“打開”(Open)然后雙擊DIMENSIONS.PRT。
