Creo 6.5 概念: 任務 1. 在“草繪器”(Sketcher) 中創建線長度尺寸。

提問人:劉團圓發布時間:2020-10-15
1.禁用所有“基準顯示”類型。

2.在模型樹中,右鍵單擊 LENGTH,然后選擇“編輯定義”(Edit Definition)。

3.只啟用以下“草繪器顯示”類型:image.png。

4.單擊功能區中“尺寸”(Dimension) 組中的“垂直”(Normal) image.png。

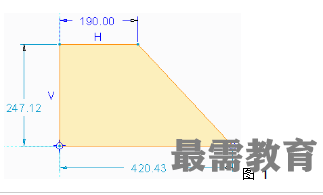

5.選擇頂部水平線并在其上方單擊鼠標中鍵以放置尺寸。

6.鍵入190并按 ENTER 鍵。

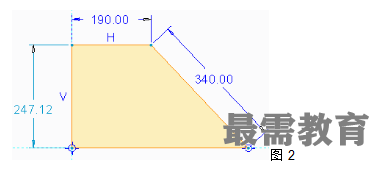

7.選擇成角度的線,然后單擊鼠標中鍵放置尺寸。

8.鍵入340作為值,然后按 ENTER 鍵。注意,弱尺寸消失了。


9.單擊鼠標中鍵以停止尺寸創建。

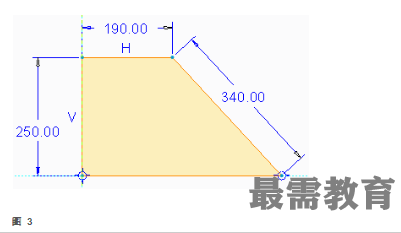

10.選擇弱尺寸247.12,單擊鼠標右鍵,然后選擇“強”(Strong)。

11.鍵入250并按 ENTER 鍵。


12.單擊“確定”(OK) image.png。
