Creo 6.5 概念: 任務 2. 在“草繪器”(Sketcher) 中創建角度尺寸。

1.編輯 ANGLE 的定義。

2.單擊“垂直”(Normal) 。

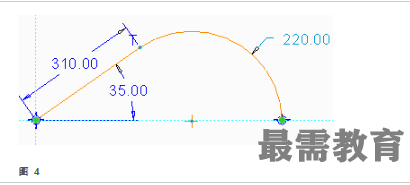

3.選擇成角度的線和水平參考，然后單擊鼠標中鍵放置角度尺寸。

4.鍵入35并按 ENTER 鍵。

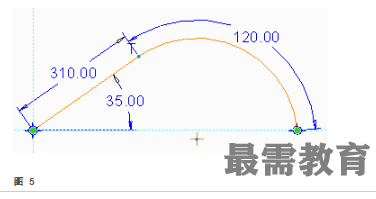

5.選擇頂部弧端點、弧中心和底部弧端點，然后單擊鼠標中鍵來放置尺寸，如圖所示。

6.鍵入120并按 ENTER 鍵。

7.單擊“確定”(OK) 。
