Creo 6.5 概念: 任務 7. 在“草繪器”(Sketcher) 中創(chuàng)建弧長度尺寸。

1.編輯 ARC_LENGTH 的定義。

2.單擊“垂直”(Normal) 。

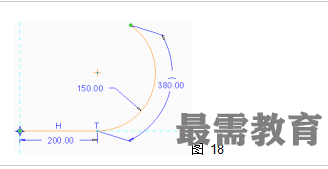

3.選擇弧，選擇每個端點，然后單擊鼠標中鍵放置尺寸，如圖所示。

4.鍵入380并按 ENTER 鍵。

5.單擊“依次”(One-by-One) 并選擇尺寸。

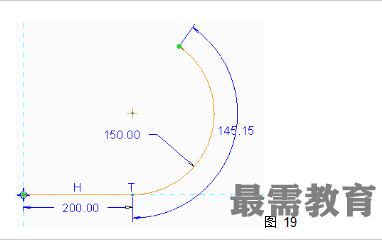

6.右鍵單擊并選擇“轉換為角度”(Convert to Angle)。

7.右鍵單擊并選擇“轉換為長度”(Convert to Length)。

8.單擊“確定”(OK) 。
