Creo 6.6 概念: 任務(wù) 1. 修改草繪 1 中的尺寸。

2.在模型樹中，右鍵單擊“草繪 1”(Sketch 1)，然后選擇“編輯定義”(Edit Definition)。

3.只啟用以下“草繪器顯示”類型：。

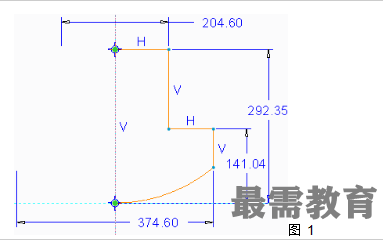

4.單擊豎直線并將其拖動至直徑近似為204。

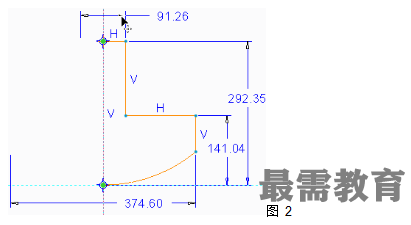

5.拖動 204 尺寸拖動器，使其近似為90。

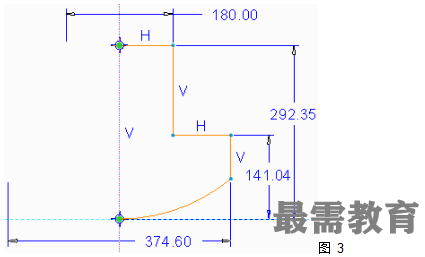

6.雙擊尺寸90，將其改為180，然后按 ENTER 鍵。

7.將尺寸180改為8。由于相對尺寸的差異，草繪產(chǎn)生扭曲。

8.單擊“撤消”(Undo) 。

9.拖動包含所有尺寸的窗口。

10.單擊功能區(qū)中“編輯”(Editing) 組中的“修改”(Modify) 。

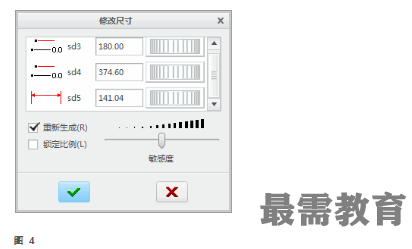

11.在“修改尺寸”(Modify Dimensions) 對話框中，單擊292尺寸字段。

?將輪盤滾動至大約為400。

?選擇“鎖定比例”(Lock Scale)。

?將尺寸400改為16，然后按 ENTER 鍵。

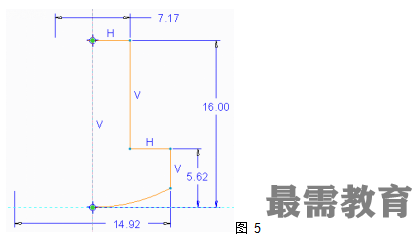

?單擊“重新生成截面”(Regenerate Section) 。

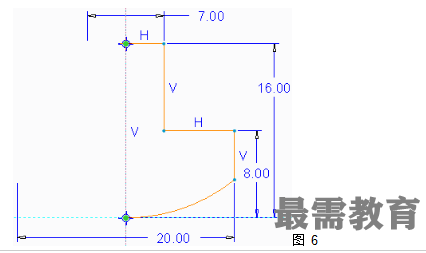

12.編輯剩余的尺寸值。

13.單擊“確定”(OK) 。
