Creo 6.6 概念: 任務 2. 修改草繪 2 中的尺寸。

1.編輯“草繪 2”(Sketch 2)的定義。

2.從“圖形中”工具欄中單擊“重新調(diào)整”(Refit) 。

3.單擊“修改”(Modify) 。

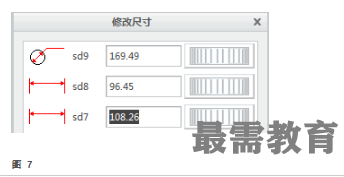

4.選擇每個尺寸以將其添加到對話框中。

5.前后滾動108尺寸輪盤。

6.將“敏感度”(Sensitivity)滑塊拖動至左側(cè)。

7.再次前后滾動108 尺寸輪盤。

8.將尺寸96改為100，然后按 ENTER 鍵。

9.清除“重新生成”(Regenerate)復選框。

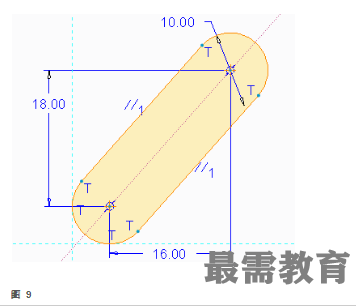

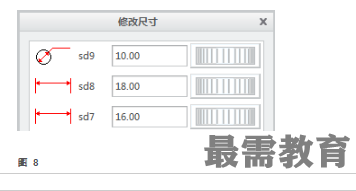

10.如圖所示編輯尺寸。

11.單擊“重新生成截面”(Regenerate Section) 。

12.在“圖形中”工具欄中單擊“重新調(diào)整”(Refit) ，然后放大。

13.單擊“確定”(OK) 。

過程就此結(jié)束。
