Creo 6.7 概念: 草繪器沖突

提問人:劉團圓發布時間:2020-10-15
草繪器沖突原因

草繪器力求自動保持完全約束的草繪。草繪器沖突由手動添加過多約束或過多尺寸而產生的過約束草繪的情況所引起。

解決草繪器沖突

發生草繪器沖突時,將出現“解決草繪”(Resolve Sketch) 對話框,如圖 1 所示。


“解決草繪”(Resolve Sketch) 對話框會顯示沖突的約束和/或尺寸。圖形窗口還以綠色突出顯示沖突項。


發生草繪器沖突時,可通過使用以下任意一種方法解決沖突:

?刪除沖突的約束或尺寸,以將草繪恢復回完全約束。

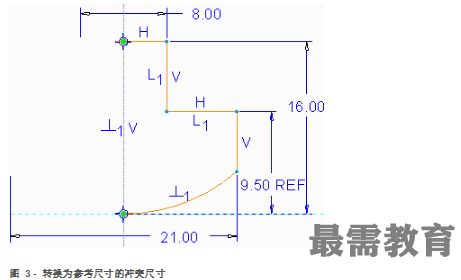

?將尺寸轉換為參考尺寸。參考尺寸不是約束草繪的驅動尺寸。您不可以修改參考尺寸,但它在幾何發生更改時會進行更新。


過程設置:

1.為避免命名沖突,建議您先保存您的工作,然后單擊“文件”(File)>“關閉”(Close)直到不顯示任何模型,再單擊“文件”(File)>“管理會話”(Manage Session)>“拭除未顯示的”(Erase Not Displayed)。

2.單擊“文件”(File)>“管理會話”(Manage Session)>“設置工作目錄”(Set Working Directory),然后導航到PTCU\CreoParametric2\Sketcher\Conflicts文件夾并單擊“確定”(OK)

3.單擊“文件”(File)>“打開”(Open)然后雙擊SKETCHER_CONFLICTS.PRT。
