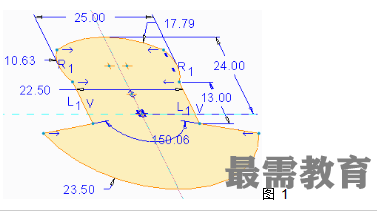

Creo 6.8 概念: 任務 1. 從現有零件中保存草繪。

2.在模型樹中，右鍵單擊 EXTRUDE_1，然后選擇“編輯定義”(Edit Definition)。

3.在操控板中選擇“放置”(Placement)選項卡。

?單擊“編輯”(Edit)。

4.只啟用以下“草繪器顯示”類型：

5.單擊“文件”(File) > “另存為”(Save As) > “保存副本”(Save a Copy)。

6.在“保存副本”(Save a Copy) 對話框中，鍵入CRANK_LOBE.SEC作為“新名稱”(New Name)。

?單擊“確定”(OK)。

7.單擊“確定”(OK) 。

8.在操控板中單擊“完成特征”(Complete Feature) 。

9.在快速訪問工具欄中單擊“關閉”(Close) 。
