Creo 6.8 概念: 任務 2. 創建新的 2D 草繪文件。

2.在“新建”(New) 對話框中，選擇“草繪”(Sketch)。

?將“名稱”(Name) 改為D_shape。

?單擊“確定”(OK)。

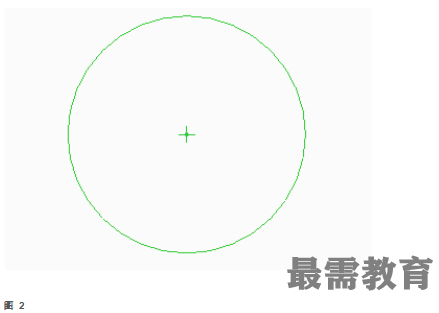

3.從“圓”(Circle) 類型下拉菜單選擇“圓心和點”(Center and Point) 并草繪圓。

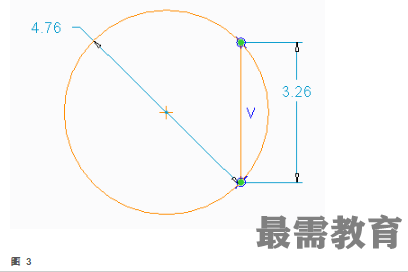

4.從“線”(Line) 類型下拉菜單中選擇“線鏈”(Line Chain) 并草繪一條端點在圓上的豎直線。

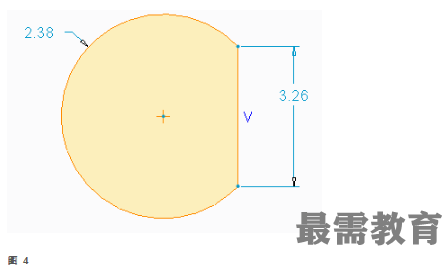

5.單擊“編輯”(Editing) 組中的“刪除段”(Delete Segment) 并修剪右側的弧。

6.單擊“尺寸”(Dimension) 組中的“垂直”(Normal) 。

7.選擇豎直線和弧，然后單擊鼠標中鍵放置尺寸。

8.鍵入3并按 ENTER 鍵。

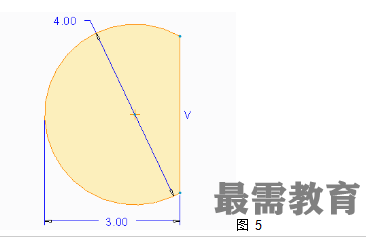

9.雙擊弧并放置直徑尺寸。

10.鍵入4并按 ENTER 鍵。

11.在快速訪問工具欄中單擊“保存”(Save) 。

?單擊“確定”(OK)。

過程就此結束。
