Creo 6.9 概念: 將截面置于草繪器中

將截面置于草繪器中

可向草繪中插入先前存在的草繪。這有助于節省時間，而不必重新創建現有草繪。也提升了數據的重新使用率?？墒褂脙煞N不同的方法放置截面：

?放置來自文件中的截面 - 這可以是通過單擊“文件”(File) > “新建”(New)，然后選擇“草繪”(Sketch) 所創建的 *.sec 文件，或是從一個不同的模型中保存的草繪。兩個方法中的任何一個都可以瀏覽至現有草繪截面文件的位置并將其放置。

使用草繪器調色板 (Sketcher Palette) - 使用“草繪器調色板”(Sketcher Palette) 可以快速地向草繪中放置常用的基本形狀，如工字梁和六邊形?！安堇L器調色板”(Sketcher Palette) 包含用于當前工作目錄的選項卡，以及用于多邊形、輪廓、形狀和星形的默認選項卡。通過在“草繪器調色板”(Sketcher Palette) 庫位置創建文件夾，可簡便地創建額外的自定義選項卡。當向文件夾添加草繪 *.sec 文件時，這些文件將在“草繪器調色板”(Sketcher Palette) 中以相同的名稱在選項卡中列出。

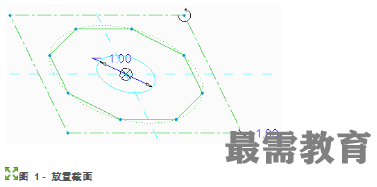

當放置草繪時，可對該草繪執行平移、旋轉和縮放操作。也可以修改標注形式或標注值。

過程設置：

1.為避免命名沖突，建議您先保存您的工作，然后單擊“文件”(File)>“關閉”(Close)直到不顯示任何模型，再單擊“文件”(File)>“管理會話”(Manage Session)>“拭除未顯示的”(Erase Not Displayed)。

2.單擊“文件”(File)>“管理會話”(Manage Session)>“設置工作目錄”(Set Working Directory)，然后導航到PTCU\CreoParametric2\Sketcher\Sections文件夾并單擊“確定”(OK)

3.單擊“文件”(File)>“打開”(Open)然后雙擊PLACE_SECTION.PRT。
