Creo 7.2 概念:任務 3. 臨時操控草繪方向。

2.在模型樹上，單擊“設置”(Settings) 并選擇“樹過濾器”(Tree Filters)。

3.在“模型樹項”(Model Tree Items) 對話框中，選擇“隱含的對象”(Suppressed Objects)復選框，然后單擊“確定”(OK)。

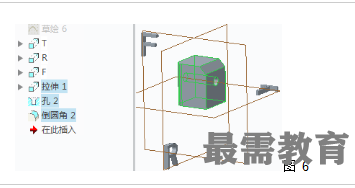

4.恢復模型樹中的三個隱含特征。

5.單擊“草繪”(Sketch) 。

?選擇前端的平整曲面作為草繪平面。

?單擊“草繪”(Sketch)。

6.在圖形窗口中單擊鼠標右鍵，然后選擇“截面方向”(Section Orientation) > “設置豎直參考”(Set vertical reference)。

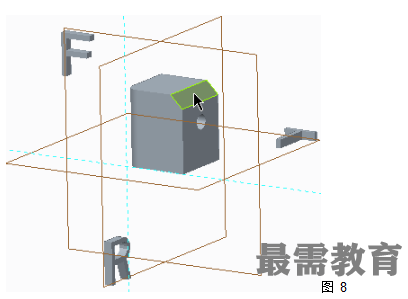

7.選擇倒角曲面。

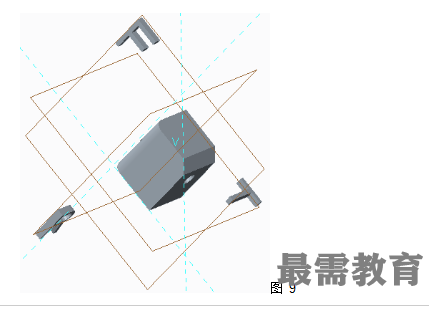

8.請注意，倒角曲面現在處于豎直狀態。

9.單擊鼠標右鍵，然后選擇“截面方向”(Section Orientation) > “反向截面方向”(Flip section orientation)。

10.右鍵單擊，然后選擇“截面方向”(Section Orientation) > “恢復截面方向”(Restore section orientation)。

11.單擊“取消”(Cancel) 。

?單擊“是”(Yes)。

過程就此結束。
