Creo 7.3 概念: 使用草繪參考

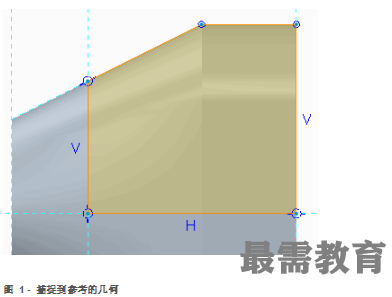

使用草繪參考將草繪幾何捕捉到參考，可減少所需的尺寸數。

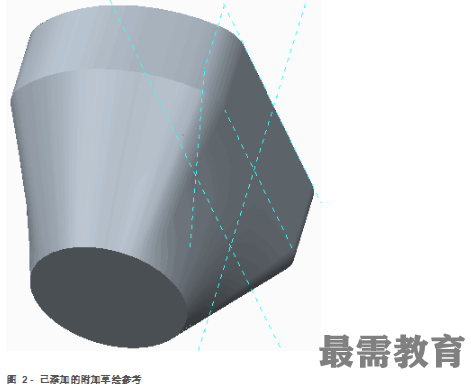

還可使用草繪參考創建初始弱尺寸和約束。如果需要更多尺寸，則可標注到草繪參考或從草繪參考標注。草繪參考作為虛線圖元顯示在草繪器中。

從現有特征中選擇圖元時，您將在草繪和已作為參考添加的圖元之間創建父項/子項關系。但是，如果添加草繪參考，但是它變成未使用狀態，則系統會自動將其作為草繪參考移除。相反，如果標注到圖元或從圖元標注，則系統會自動將其添加為草繪參考。

可以三種不同的方式添加草繪參考：

1.單擊“設置”(Setup) 組中的“參考”(References) 。此操作將打開“參考”(References) 對話框。

2.在圖形窗口中右鍵單擊，然后選擇“參考”(References)。此操作將再次打開“參考”(References) 對話框。

3.草繪時，可通過按住 ALT 鍵、突出顯示所需圖元以將其添加為參考并選擇它來即時添加參考。按 CTRL+ALT 使您能夠為多個動態添加的參考選擇多條邊。

“參考”(References) 對話框由以下項組成：

?“選擇參考”(Select References) - 在圖形窗口中選擇圖元。可將以下類型的圖元選擇為草繪參考：

o“現有幾何”(Existing geometry) - 選擇已創建的特征的邊或曲面。當草繪處于正確的方向時，還可選擇輪廓邊。當模型處于正確的方向時，輪廓邊是顯示為邊的倒圓角曲面。

o“草繪”(Sketches) - 從現有草繪中選擇幾何。

o“基準特征”(Datum Features) - 選擇基準平面、基準軸、點和坐標系。

?“選擇剖面參考”(Select Xsec References) - 選擇要與草繪平面相交的曲面或基準平面。

?“選擇過濾器”(Selection Filters) - 用于在“參考”(References) 列表內選擇項。下拉列表中的選擇包括“使用邊/偏移”(Use Edge/Offset)、“所有無量綱的參考”(All Non-Dim. Refs)、“鏈參考”(Chain Refs) 和“所有參考”(All References)。

?“替換”(Replace) - 從列表中選擇一個參考，單擊“替換”(Replace)，然后選擇新參考。

?“刪除”(Delete) - 從該列表中刪除選定的參考。

?“參考狀況” (Reference Status) - 顯示與參考相關的草繪狀況。“狀況”(Status) 選項包括“未求解的草繪”(Unsolved Sketch)、“局部放置的”(Partially Placed)、“完全放置的”(Fully Placed)。

?“求解”(Solve) - 更改參考后，可求解未求解的草繪或局部放置的草繪。

過程設置：

1.為避免命名沖突，建議您先保存您的工作，然后單擊“文件”(File)>“關閉”(Close)直到不顯示任何模型，再單擊“文件”(File)>“管理會話”(Manage Session)>“拭除未顯示的”(Erase Not Displayed)。

2.單擊“文件”(File)>“管理會話”(Manage Session)>“設置工作目錄”(Set Working Directory)，然后導航到PTCU\CreoParametric2\Sketcher\References文件夾并單擊“確定”(OK)

3.單擊“文件”(File)>“打開”(Open)然后雙擊REFERENCES.PRT。
