Creo 7.3 概念: 任務 1. 在草繪器中選擇和使用參考。

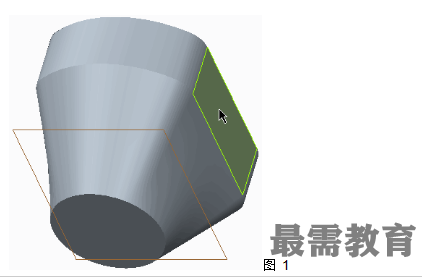

2.從“基準”(Datum) 組中單擊“草繪”(Sketch) 。

?選擇曲面。

?將定向方向改為“右”(Right)。

?單擊“草繪”(Sketch)。

3.只啟用以下“草繪器顯示”類型：。

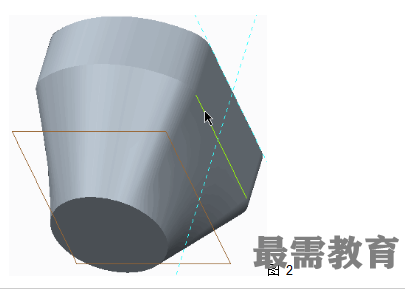

4.單擊“設置”(Setup) 組中的“參考”(References) 。

?查詢選擇豎直邊。

5.從“圖形中”工具欄中單擊“草繪視圖”(Sketch View) 。

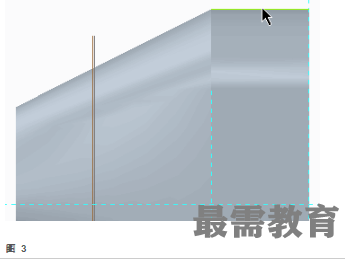

6.選擇顯示的附加頂部輪廓邊參考。

?只能在 2D 草繪方向中選擇此輪廓邊。

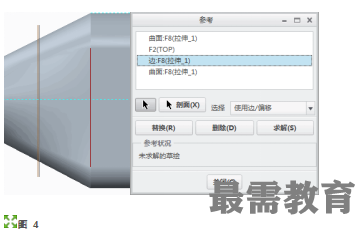

2.在“參考”(References) 對話框中選擇“邊:F8(拉伸_1)”(Edge:F8(EXTRUDE_1))參考并單擊“刪除”(Delete)。

3.在圖形窗口中選擇偏左側的豎直邊以將其添加為參考。

4.在“參考”(References) 對話框中單擊“關閉”(Close)。

5.從“線”(Line) 類型下拉菜單中選擇“線鏈”(Line Chain) ，并從頂部到底部草繪最右側的豎直線，保留在工具中。

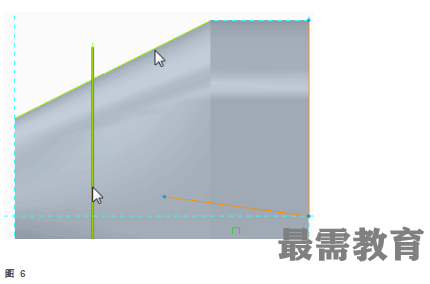

6.移動到左側時，按 CTRL+ALT 并選擇基準平面。

7.仍按住 CTRL+ALT，選擇角度邊。

8.請注意動態添加了兩個新參考。

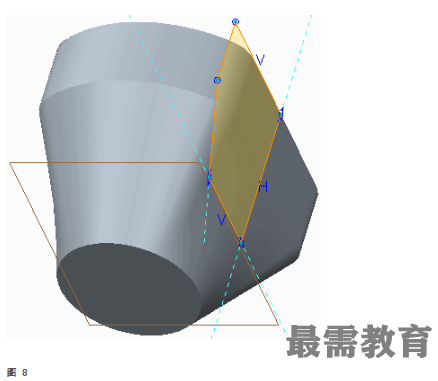

9.使用這些新參考，草繪剩余的四條線。

10.單擊“確定”(OK) 。

11.定向為“標準方向”(Standard Orientation)。

12.編輯“草繪 3”(Sketch 3)的定義。

13.單擊“參考”(References) 。請注意未使用的參考將從草繪的左側移除。

14.單擊“取消”(Cancel) 。

o單擊“是”(Yes)。

隱藏“草繪 3”(Sketch 3)。

過程就此結束。
