Creo 7.4 概念: 使用草繪器中的“通過邊生成圖元”

提問人:劉團圓發布時間:2020-10-16
使用草繪器中的“通過邊生成圖元”

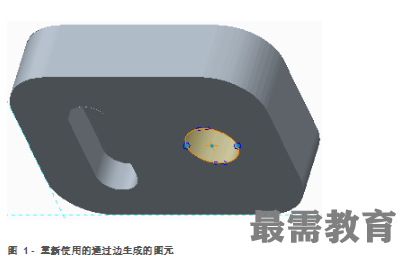

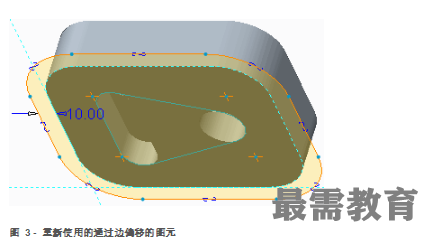

草繪器中的“投影”(Project) image.png和“偏移”(Offset) image.png選項通過將選定的幾何邊投影到草繪平面上創建草繪器幾何。除了使您能夠向邊指定偏移值的偏移邊之外,這兩個選項是相同的。正偏移值將使幾何變大,而負偏移值使幾何變小。已創建的每個實體都顯示 ~ 約束符號。

生成的尺寸顯示在繪圖中時始終為正值。

使用“通過邊生成圖元”選項時,可以三種不同的方式選擇邊:

?單一 - 每次選擇一條邊。

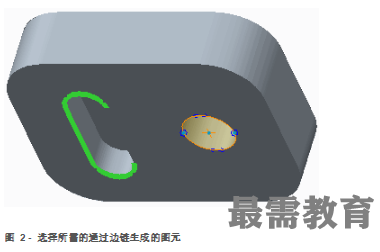

?鏈 - 從邊鏈或圖元鏈創建草繪圖元。從相同的曲面或面中選擇兩條邊并選擇要?jiǎng)?chuàng)建哪條幾何鏈。圖 2 顯示了選定圖元中一個可能的鏈選擇。


?環 - 從邊環或圖元環創建草繪圖元。選擇曲面或面時,形成環的邊或圖元也會被選擇。如果存在多個環,必須選擇所需的環。


過程設置:

1.為避免命名沖突,建議您先保存您的工作,然后單擊“文件”(File)>“關閉”(Close)直到不顯示任何模型,再單擊“文件”(File)>“管理會話”(Manage Session)>“拭除未顯示的”(Erase Not Displayed)。

2.單擊“文件”(File)>“管理會話”(Manage Session)>“設置工作目錄”(Set Working Directory),然后導航到PTCU\CreoParametric2\Sketcher\Use_Edge文件夾并單擊“確定”(OK)

3.單擊“文件”(File)>“打開”(Open)然后雙擊USE_OFFSET_EDGE.PRT。
