Creo 7.4 概念: 任務 1. 在草繪器中使用幾何的邊。

1.禁用所有“基準顯示”類型。

2.單擊“草繪”(Sketch) 。

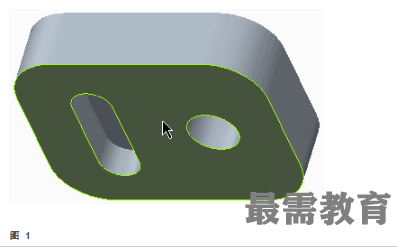

?選擇前曲面。

?單擊“草繪”(Sketch)。

3.只啟用以下“草繪器顯示”類型：。

4.單擊“草繪”(Sketching) 組中的“投影”(Project) 。

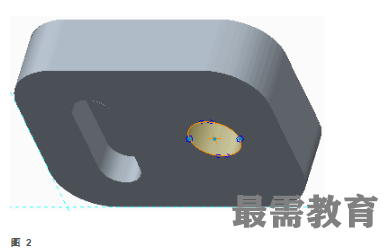

5.選擇圓的頂部或底部邊。

6.從“類型”(Type) 對話框中選擇“鏈”(Chain)。

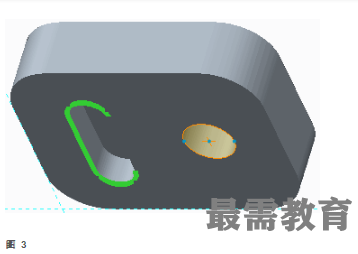

7.選擇底部的弧和頂部的弧。

8.從菜單管理器中單擊“下一個”(Next)。

?單擊“接受”(Accept)。

?單擊“關閉”(Close)。

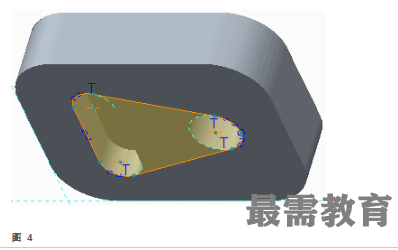

9.從“線”(Line) 類型下拉菜單中選擇“直線相切”(Line Tangent) ，并草繪兩條切線。

10.單擊“刪除段”(Delete Segment) ，并修剪四條懸垂的弧。

11.單擊“確定”(OK) 。
