Creo 7.4 概念: 任務 2. 在草繪器中偏移現有幾何的邊。

?單擊“使用先前的”(Use Previous)。

2.單擊“草繪”(Sketching) 組中的“偏移”(Offset) 。

3.在“類型”(Type) 對話框中選擇“環”(Loop)。

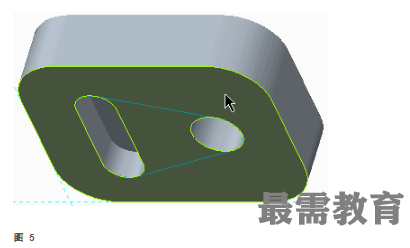

4.選擇曲面。

5.在菜單管理器中單擊“接受”(Accept)。

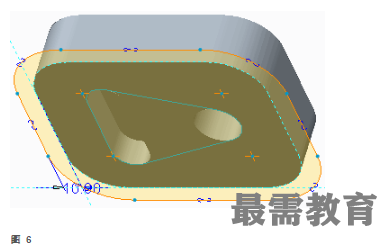

6.鍵入10并按 ENTER 鍵。

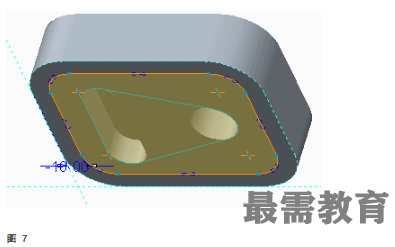

7.單擊“依次”(One-by-One) ，將尺寸改為-10。

8.單擊“參考”(References) 以查看草繪器參考。

?單擊“關閉”(Close)。

9.單擊“確定”(OK) 。

10.取消選擇草繪。

過程就此結束。
