Creo 7.5 概念: 加厚邊

草繪器中的“加厚”(Thicken) 選項通過在草繪平面上將幾何邊投影、偏移和加厚創建草繪器幾何。提示您兩個值：厚度和正或負偏移。兩個值都可創建您能修改的“草繪器”尺寸。此外，將在選定邊和加厚邊之間自動創建參考尺寸。無法直接修改參考尺寸，但是它將隨其他更改而更新。

即使輸入負偏移值，生成的尺寸顯示在繪圖中時始終為正值。

加厚邊時，您可以使用三種不同的方法選擇邊：

?單一 - 每次選擇一條邊。

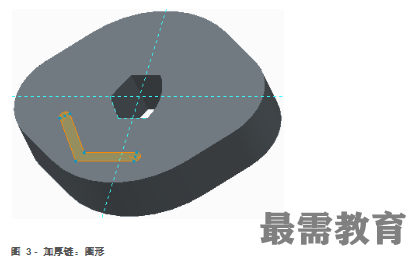

?鏈 - 從邊鏈或圖元鏈創建草繪圖元。從相同的曲面或面中選擇兩條邊并選擇要創建哪條幾何鏈。圖 3 顯示了選定圖元中一個可能的鏈選擇。

?環 - 從邊環或圖元環創建草繪圖元。選擇曲面或面時，形成環的邊或圖元也會被選擇。如果存在多個環，必須選擇適當?shù)沫h(huán)。

此外，您可以使用以下選項在加厚邊上控制端封閉類型：

?“開放”(Open) - 將不會在加厚邊上添加額外的幾何。

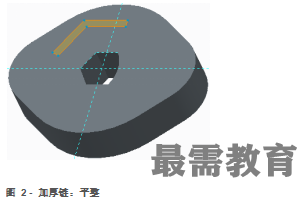

?“平整”(Flat) - 將在加厚邊的末端添加線段。

?“圓形”(Circular) - 將在加厚邊的末端添加弧。

過程設置：

1.為避免命名沖突，建議您先保存您的工作，然后單擊“文件”(File)>“關閉”(Close)直到不顯示任何模型，再單擊“文件”(File)>“管理會話”(Manage Session)>“拭除未顯示的”(Erase Not Displayed)。

2.單擊“文件”(File)>“管理會話”(Manage Session)>“設置工作目錄”(Set Working Directory)，然后導航到PTCU\CreoParametric2\Sketcher\Thicken_Edge文件夾并單擊“確定”(OK)

3.單擊“文件”(File)>“打開”(Open)然后雙擊THICKEN_EDGE.PRT。
