Creo 9.1 概念: 創建實體拉伸特征

拉伸特征以二維草繪為基礎。

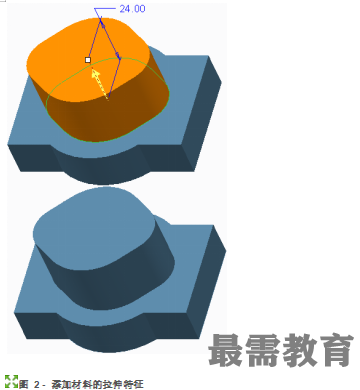

它垂直于草繪平面線性拉伸草繪，以創建或移除材料。

可以先選擇草繪然后啟動“拉伸”工具，也可以先啟動“拉伸”工具然后再選擇草繪。

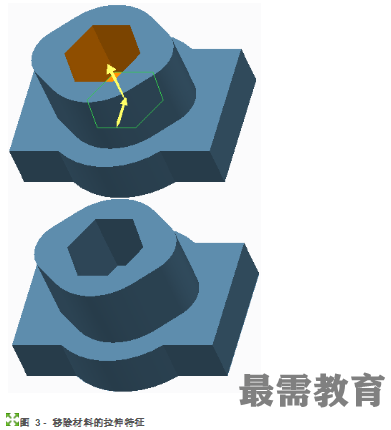

在裝配中，無法創建添加材料的拉伸特征。只能移除材料。

過程設置：

1.為避免命名沖突，建議您先保存您的工作，然后單擊“文件”(File)>“關閉”(Close)直到不顯示任何模型，再單擊“文件”(File)>“管理會話”(Manage Session)>“拭除未顯示的”(Erase Not Displayed)。

2.單擊“文件”(File)>“管理會話”(Manage Session)>“設置工作目錄”(Set Working Directory)，然后導航到PTCU\CreoParametric2\Extrude\Solid文件夾并單擊“確定”(OK)

3.單擊“文件”(File)>“打開”(Open)然后雙擊EXTRUDE.PRT。
