Creo 9.1 概念: 任務 1. 創建實體拉伸特征。

2.在功能區中，從“形狀”(Shapes) 組中單擊“拉伸”(Extrude) 。

3.選擇“草繪 1”(Sketch 1)。

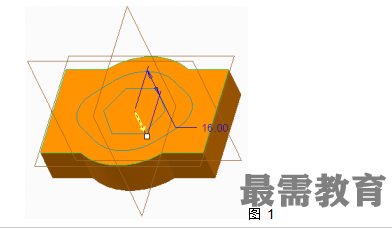

4.將基準平面 TOP 下方的拖動控制滑塊向下拖動到深度16。

5.在操控板中單擊“完成特征”(Complete Feature) 。

6.單擊“拉伸”(Extrude) 。

7.選擇“草繪 2”(Sketch 2)。

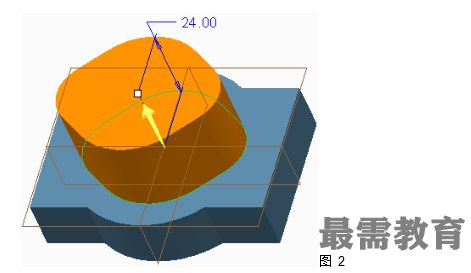

8.將高度改為24。

9.單擊“完成特征”(Complete Feature) 。

10.單擊“拉伸”(Extrude) 。

11.選擇“草繪 3”(Sketch 3)。

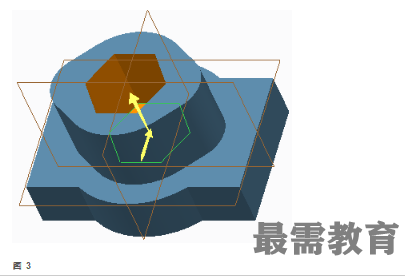

12.在操控板中單擊“移除材料”(Remove Material) 。

13.將深度改為“穿透”(Through All) 。

14.單擊“完成特征”(Complete Feature) 。

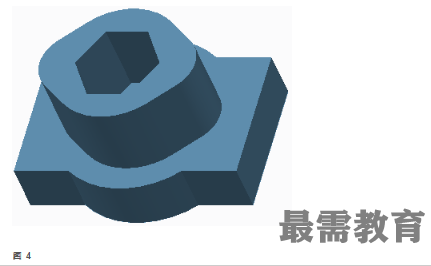

15.禁用“平面顯示”(Plane Display) 。

過程就此結束。

過程設置：

1.為避免命名沖突，建議您先保存您的工作，然后單擊“文件”(File)>“關閉”(Close)直到不顯示任何模型，再單擊“文件”(File)>“管理會話”(Manage Session)>“拭除未顯示的”(Erase Not Displayed)。

2.單擊“文件”(File)>“管理會話”(Manage Session)>“設置工作目錄”(Set Working Directory)，然后導航到PTCU\CreoParametric2\Extrude\Crankshaft文件夾并單擊“確定”(OK)

3.單擊“文件”(File)>“打開”(Open)然后雙擊CRANKSHAFT.PRT。
