Creo 9.1 概念: 任務 1. 在 CRANKSHAFT.PRT 上創建參考幾何和草繪特征。

1.僅啟用下列“基準顯示”類型：。

2.從模型樹中選擇基準平面 TOP。

3.從“基準”(Datum) 組中單擊“平面”(Plane) 。

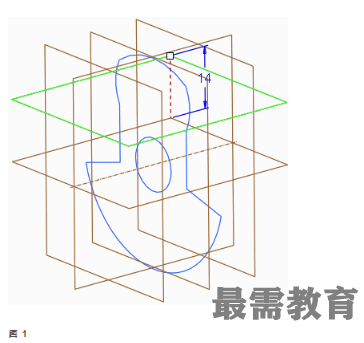

4.將拖動控制滑塊向上拖動至偏移值14，如有必要，可對其進行編輯。

5.在“基準平面”(Datum Plane) 對話框中，選擇“屬性”(Properties)選項卡。

?將“名稱”(Name) 改為OFFSET。

?單擊“確定”(OK)。

6.當基準平面 OFFSET 仍處于選定狀態時，按住 CTRL 鍵并選擇基準平面 RIGHT。

7.從“基準”(Datum) 組中單擊“軸”(Axis) 。

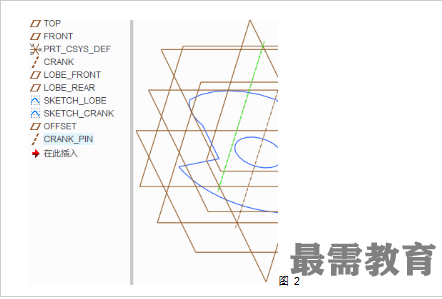

8.在模型樹中，右鍵單擊新創建的軸，然后選擇“重命名”(Rename)。鍵入CRANK_PIN，然后按 ENTER 鍵。

9.單擊“草繪”(Sketch) 。

10.選擇基準平面 FRONT，然后在“草繪”(Sketch) 對話框中單擊“草繪”(Sketch)。

11.僅啟用下列“草繪器顯示”類型：。

12.單擊“參考”(References) ，然后選擇基準軸 CRANK_PIN 作為新的參考。

13.在“參考”(References) 對話框中單擊“關閉”(Close)。

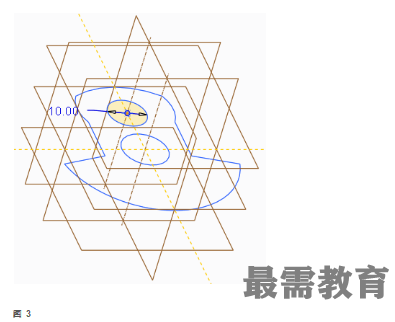

14.從“圓”(Circle) 類型下拉菜單中選擇“圓心和點”(Center and Point) ，然后草繪中心捕捉到 CRANK_PIN 參考的圓。單擊鼠標中鍵停止圓的創建，并將直徑改為10。

15.單擊“確定”(OK) 。

16.單擊背景以取消選擇草繪。
