Creo 9.1 概念: 任務 2. 創建主曲軸軸頸。

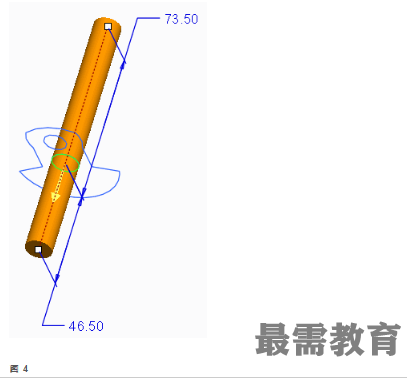

2.單擊“拉伸”(Extrude) 。

3.從模型樹中選擇 SKETCH_CRANK 草繪。

4.在操控板中選擇“選項”(Options)選項卡，然后為“側 2”(SIDE 2) 選擇“盲孔”(Blind) 。

5.將“側 1”(SIDE 1) 的深度改為46.5，將“側 2”(SIDE 2) 的深度改為73.5。

6.單擊“完成特征”(Complete Feature) 。

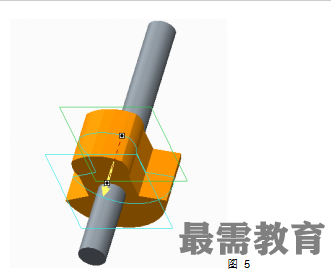

7.單擊“拉伸”(Extrude) 。

8.從模型樹中選擇 SKETCH_LOBE 草繪。

9.在操控板中選擇“選項”(Options)選項卡，然后為 “側 1”(SIDE 1) 選擇“到選定項”(To Selected) 。

?從模型樹中選擇基準平面 LOBE_FRONT 作為參考。

10.在操控板的“選項”(Options) 選項卡中，為“側 2”(SIDE 2) 選擇“到選定項”(To Selected) 。

?從模型樹中選擇基準平面 LOBE_REAR 作為參考。

11.單擊“完成特征”(Complete Feature) 。
