Creo 9.3 概念: 常用操控板選項：拉伸深度

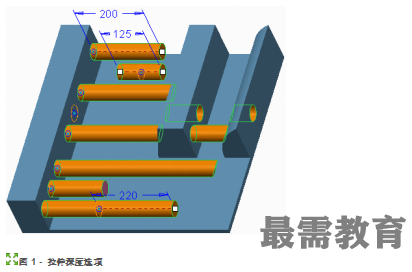

從 2D 草繪創建拉伸特征時，特征拉伸的深度可根據要捕獲的設計意圖以多種方式進行設置?？赏ㄟ^(guò)操控板或右鍵單擊圖形窗口中的拖動控制滑塊指定所需的深度選項。拉伸深度選項包括：

?“盲孔”(Blind) (可變) - 這是默認的深度選項?？赏ㄟ^(guò)拖動控制滑塊、在模型上編輯尺寸或使用操控板來編輯此深度值。

?“對稱”(Symmetric) - 截面在草繪平面的兩側進行相同的拉伸?？删庉嬏卣骼斓目偵疃?，就像可以使用“盲孔”深度選項一樣。因此,“對稱”深度與“盲孔對稱”深度本質上相同。

?“到下一個”(To Next) - 此選項使拉伸操作在遇到下一個曲面時停止。不需要深度尺寸，因?yàn)橄乱粋€(gè)曲面控制拉伸深度。

?“穿透”(Through All) - 此選項可使截面穿過整個模型進行拉伸。不需要深度尺寸，因?yàn)槟Ｐ妥陨砜煽刂评焐疃取?/p>

?“穿至”(Through Until) - 此選項可使拉伸在選定曲面上停止。不需要深度尺寸，因?yàn)檫x定曲面可控制拉伸深度。請注意，截面必須通過選定的曲面。

?“到選定項”(To Selected) - 此選項可使拉伸在選定曲面上停止。不需要深度尺寸，因?yàn)檫x定曲面可控制拉伸深度。與“穿至”(Through Until) 深度選項不同，截面不必穿過選定曲面。

?“側 1/側 2”(Side 1/Side 2) - 可以獨立控制截面在草繪平面每側的拉伸深度。默認情況下，截面在側 1 上進行拉伸，但是，也可使其在側 2 上拉伸。以上任何選項都可用于兩側，“對稱”(Symmetric) 選項除外。

“到下一個”(To Next) 和“穿透”(Through All) 選項僅考慮創建拉伸時存在的幾何 (以特征順序)。在創建拉伸特征后所創建的特征不會引起拉伸特征深度改變。

還可通過右鍵單擊圖形窗口中的拖動控制滑塊切換深度選項。

過程: 常用操控板選項：拉伸深度

過程設置：

1.為避免命名沖突，建議您先保存您的工作，然后單擊“文件”(File)>“關閉”(Close)直到不顯示任何模型，再單擊“文件”(File)>“管理會話”(Manage Session)>“拭除未顯示的”(Erase Not Displayed)。

2.單擊“文件”(File)>“管理會話”(Manage Session)>“設置工作目錄”(Set Working Directory)，然后導航到PTCU\CreoParametric2\Extrude\Depth文件夾并單擊“確定”(OK)

3.單擊“文件”(File)>“打開”(Open)然后雙擊EXTRUDE-DEPTH.PRT。
