Creo 9.3 概念: 任務 1. 使用不同的深度選項創(chuàng)建拉伸特征。

2.在“形狀”(Shapes) 組中單擊“拉伸”(Extrude) 。

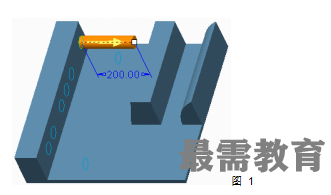

3.選擇草繪 BLIND，然后將深度改為200。

4.單擊“完成特征”(Complete Feature) 。

5.單擊“拉伸”(Extrude) 。

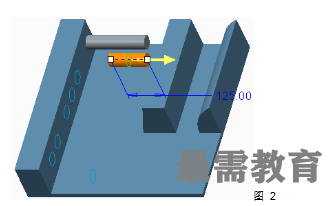

6.選擇草繪 SYMMETRIC。

7.在操控板中，將深度改為“對稱”(Symmetric) ，然后將深度改為125。

8.單擊“完成特征”(Complete Feature) 。

9.單擊“拉伸”(Extrude) 。

10.選擇草繪 TO_NEXT。

11.將深度改為“到下一個”(To Next) 。

12.單擊“完成特征”(Complete Feature) 。

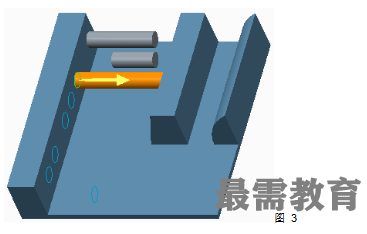

13.單擊“拉伸”(Extrude) 。

14.選擇草繪 THRU_ALL。

15.將深度改為“穿透”(Through All) ，然后單擊“移除材料”(Remove Material) 。

16.單擊“完成特征”(Complete Feature) 。

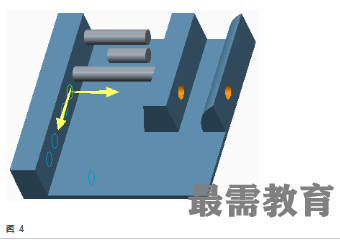

17.單擊“拉伸”(Extrude) 。

18.選擇草繪 THRU_UNTIL。

19.將深度改為“穿至”(Through Until) ，然后選擇曲面。

20.單擊“完成特征”(Complete Feature) 。

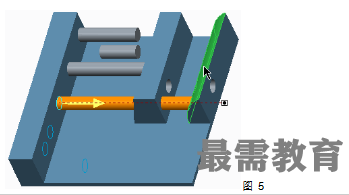

21.單擊“拉伸”(Extrude) 。

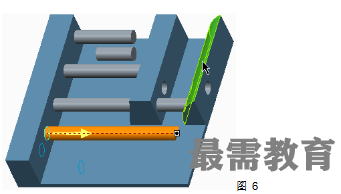

22.選擇草繪 TO_SURFACE。

23.將深度改為“到選定項”(To Selected) ，然后選擇曲面。

24.單擊“完成特征”(Complete Feature) 。

25.請注意拉伸端的輪廓。

26.啟用“平面顯示”(Plane Display) 。

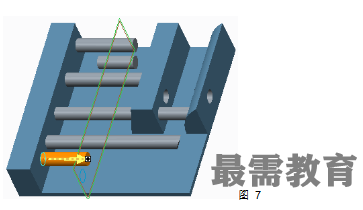

27.單擊“拉伸”(Extrude) 。

28.選擇草繪 TO_PLANE。

29.將深度改為“到選定項”(To Selected) ，然后選擇基準平面 DTM1。

30.單擊“完成特征”(Complete Feature) 。

31.單擊“拉伸”(Extrude) 。

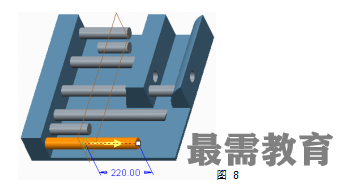

32.選擇草繪 BOTH_SIDES，然后將深度改為220。

選擇“選項”(Options)選項卡，然后將“側 2”(Side 2) 深度改為“到下一個”(To Next) 。

34.單擊“完成特征”(Complete Feature) 。

過程就此結束。
