Creo 9.4 概念: 常用操控板選項：特征方向

創建特征時，如拉伸特征，會在界面中顯示兩個箭頭，如圖 1 所示。

在圖 1 的每個圖像中，右側的箭頭垂直于截面顯示，表示深度方向。左側的箭頭平行于截面顯示，表示材料方向。

指定深度方向

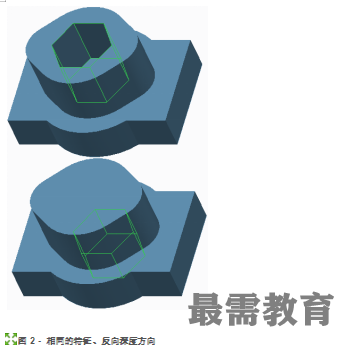

界面中的深度方向箭頭顯示特征是以相對于草繪平面的哪個方向創建的?？赏ㄟ^使用操控板或單擊界面中的箭頭反向特征創建的方向。在圖 2 中，深度方向已反向。

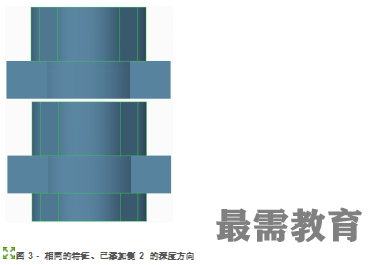

默認情況下，僅在一個方向創建特征。這被稱為側 1。但是，可以添加第二方向以使特征從草繪平面的兩個方向上創建。第二側為側 2。在圖 3 中，已將側 2 深度方向添加到特征中。

指定材料方向

界面中的材料方向箭頭顯示了創建切口時移除了草繪材料的哪一側。此箭頭僅在移除材料時顯示。與深度方向箭頭相似，可通過使用操控板或單擊界面中的箭頭反向材料方向。在圖 1 中，切口的材料方向從內側反向到外側。因此，移除的材料從內側反向到外側。

過程設置：

1.為避免命名沖突，建議您先保存您的工作，然后單擊“文件”(File)>“關閉”(Close)直到不顯示任何模型，再單擊“文件”(File)>“管理會話”(Manage Session)>“拭除未顯示的”(Erase Not Displayed)。

2.單擊“文件”(File)>“管理會話”(Manage Session)>“設置工作目錄”(Set Working Directory)，然后導航到PTCU\CreoParametric2\Extrude\Direction文件夾并單擊“確定”(OK)

3.單擊“文件”(File)>“打開”(Open)然后雙擊FEATURE-DIRECTION.PRT。
