Creo 9.4 概念: 任務 1. 修改各種拉伸特征的深度和材料方向。

1.禁用所有“基準顯示”(Datum Display) 類型。

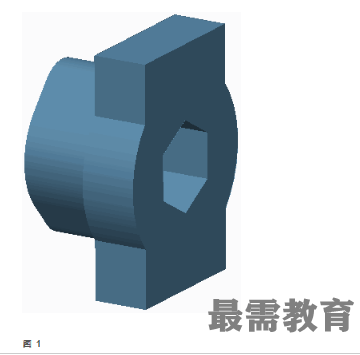

2.編輯 HEX 的定義。

3.在操控板中單擊“更改深度方向”(Change Depth Direction) 。

?在操控板中單擊“預覽特征”(Preview Feature) 。

4.定向模型并注意切口現在位于模型的下側。

5.在操控板中單擊“恢復特征”(Resume Feature) 。

6.在操控板中，單擊“更改材料方向”(Change Material Direction) 。

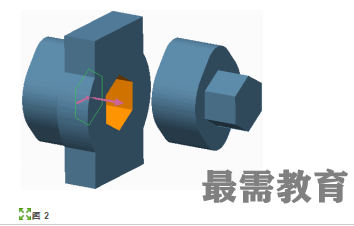

?單擊“預覽特征”(Preview Feature) 。六邊形特征現在正在移除草繪外側的材料。

?六邊形特征仍在從基礎模型移除材料。

7.單擊“恢復特征”(Resume Feature) 。

8.在操控板中，單擊“更改材料方向”(Change Material Direction) 。

?單擊“完成特征”(Complete Feature) 。

9.按 CTRL + D 以定向到標準方向。

10.編輯 OVAL 的定義。請注意，深度方向指向上。

11.在操控板中選擇“選項”(Options)選項卡。

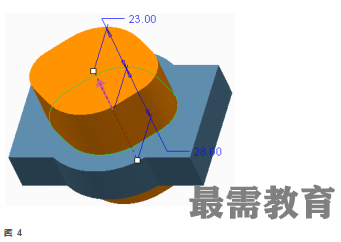

?將側 2 的深度改為“盲孔”(Blind) 并將該值改為28。

?單擊“完成特征”(Complete Feature) 。

12.定向模型并查看模型的下側。

過程就此結束。
