Creo 9.5 概念: 常用操控板選項：加厚草繪

“加厚草繪”(Thicken Sketch) 選項在很多類型的特征中均可用，包括拉伸、旋轉、混合和掃描特征。創建這些特征之一時，可使用“加厚草繪”(Thicken Sketch) 選項來將厚度分配到選定的截面輪廓。

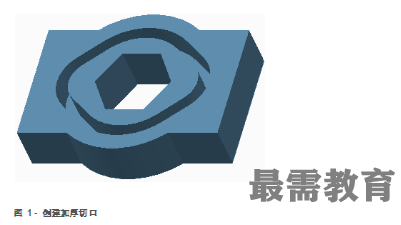

可創建用于添加或切除材料的特征。

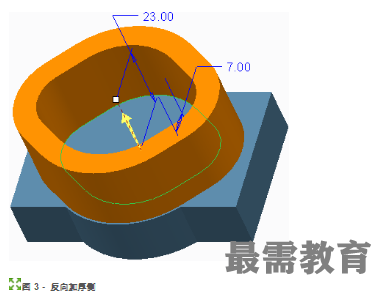

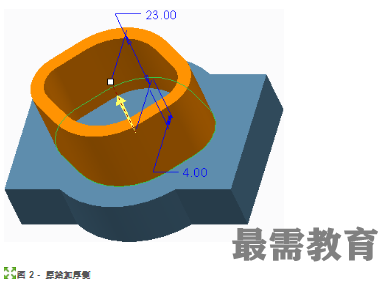

?可編輯材料厚度，如圖 2 和圖 3 所示。

?還可更改草繪上添加厚度的一側，或向草繪的兩側添加厚度，這兩個選項可使用“更改厚度側”(Change Thickness Side) 進行切換。

?開放草繪和封閉草繪上均可使用此選項。

例如，可使用“加厚”草繪選項來草繪一個圓并將其拉伸成具有指定壁厚的管道形狀，也可用它來草繪一個矩形并將其拉伸為框形管，還是具有指定的壁厚。

過程設置：

1.為避免命名沖突，建議您先保存您的工作，然后單擊“文件”(File)>“關閉”(Close)直到不顯示任何模型，再單擊“文件”(File)>“管理會話”(Manage Session)>“拭除未顯示的”(Erase Not Displayed)。

2.單擊“文件”(File)>“管理會話”(Manage Session)>“設置工作目錄”(Set Working Directory)，然后導航到PTCU\CreoParametric2\Extrude\Thicken文件夾并單擊“確定”(OK)

3.單擊“文件”(File)>“打開”(Open)然后雙擊THICKEN-SKETCH.PRT。
