Creo 9.5 概念: 任務 2. 切除加厚拉伸特征的中心。

2.在模型樹中選擇“草繪 5”(Sketch 5)。

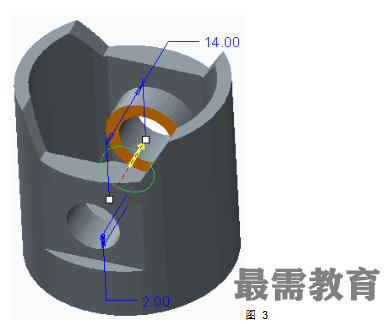

3.在操控板中，單擊“移除材料”(Remove Material) 。

?單擊“對稱”(Symmetric) 。

?將深度改為14。

?單擊“加厚草繪”(Thicken Sketch) 。

?將材料厚度改為2。

?必要時單擊“更改厚度側”(Change Thickness Side) ，將厚度切換到草繪的外部。

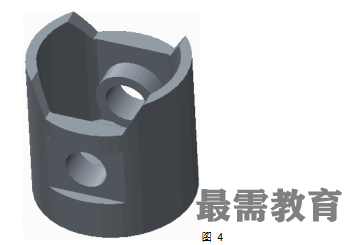

4.單擊“完成特征”(Complete Feature) 。

5.在快速訪問工具欄中單擊“保存”(Save) ，然后單擊“確定”(OK)以保存模型。

6.單擊“文件”(File) > “管理會話”(Manage Session) > “拭除當前”(Erase Current) > “是”(Yes)以將模型從內存中拭除。

練習就此結束。
