Creo 9.7 概念: 常用操控板選項：旋轉角

從 2D 草繪創建旋轉特征時，特征旋轉的深度角度將根據要捕獲的設計意圖以多種方式進行設置。旋轉角度選項包括：

?“可變”(Variable) (盲孔) - 這是默認的旋轉角度選項?？赏ㄟ^拖動控制滑塊、在模型上編輯尺寸或使用操控板來編輯此旋轉角度值。操控板還包括預定義的角度可供選擇：90°、180°、270° 和 360°..

?“對稱”(Symmetric) - 截面在草繪平面的兩側進行相同的旋轉?？删庉嬏卣餍D(zhuǎn)的總角度，與使用“可變”(Variable) 深度角度選項一樣。因此，“對稱”角度與“可變對稱”深度本質上相同。

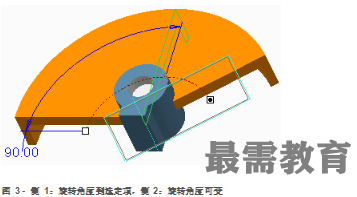

?“到選定項”(To Selected) - 選擇此選項可使旋轉在選定曲面或基準平面上停止。不需要角度值的尺寸，因?yàn)檫x定曲面控制旋轉角度。選擇基準平面或曲面的位置決定了與旋轉軸相關的旋轉停止位置。在圖 3 中，選擇了旋轉軸右側的基準平面。

如果選擇了旋轉軸左側的基準平面，特征將會在停止前再旋轉 180°。

?“側 1/側 2”(Side 1/Side 2) - 可以獨立控制截面在草繪平面兩側的旋轉角度。默認情況下，在側 1 上旋轉截面，但是，也可設置為在側 2 上旋轉截面。以上任何選項都可用于兩側，“對稱”(Symmetric) 選項除外。

還可通過右鍵單擊圖形窗口中的拖動控制滑塊旋轉角度選項。

過程設置：

1.為避免命名沖突，建議您先保存您的工作，然后單擊“文件”(File)>“關閉”(Close)直到不顯示任何模型，再單擊“文件”(File)>“管理會話”(Manage Session)>“拭除未顯示的”(Erase Not Displayed)。

2.單擊“文件”(File)>“管理會話”(Manage Session)>“設置工作目錄”(Set Working Directory)，然后導航到PTCU\CreoParametric2\Revolve\Angle文件夾并單擊“確定”(OK)

3.單擊“文件”(File)>“打開”(Open)然后雙擊REVOLVE-ANGLE.PRT。
