Creo 9.8 概念: 自動添加及移除材料

自動添加及移除材料

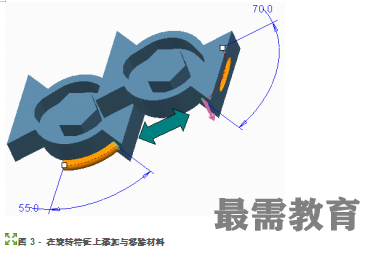

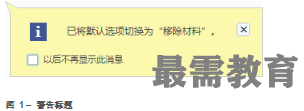

您可通過更改模型內或模型外拉伸及旋轉特征的方向，來自動添加及移除材料。執行此動作時，特征預覽會自動更新。此外，還會顯示彈出消息，如圖 1 所示。

同時，操控板的“移除材料”(Remove Material) 選項也會相應切換。

要使用此功能，您可將 auto_add_remove 配置選項設置為 yes。默認選項為 no。

使用“自動添加與移除”功能時，請考慮以下事項：

?此功能適用于內部與外部草繪。

?您必須將草繪置于單一實體曲面上，以確定添加或移除狀況。

?此功能只有在初始定義特征時才可用。編輯特征或定義時，它會故意使您無法使用。這樣可防止您意外反向特征材料。

過程設置：

1.為避免命名沖突，建議您先保存您的工作，然后單擊“文件”(File)>“關閉”(Close)直到不顯示任何模型，再單擊“文件”(File)>“管理會話”(Manage Session)>“拭除未顯示的”(Erase Not Displayed)。

2.單擊“文件”(File)>“管理會話”(Manage Session)>“設置工作目錄”(Set Working Directory)，然后導航到PTCU\CreoParametric2\Extrude\Auto_Add-Remove文件夾并單擊“確定”(OK)

單擊“文件”(File)>“打開”(Open)然后雙擊AUTO_ADD_REMOVE.PRT。
