Creo 9.9 概念: 任務 1. 在部件模型上創建輪廓筋特征。

2.從“工程”(Engineering) 組的“筋”(Rib) 類型下拉菜單中選擇“輪廓筋”(Profile Rib) 。

3.選擇 RIB_SKETCH-1。

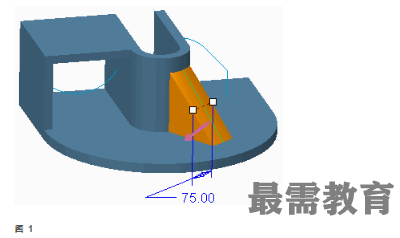

4.拖動控制滑塊，將寬度改為75。

5.單擊“完成特征”(Complete Feature) 。

?請注意，有角度的筋曲面不是平面；它加入了輪廓，以匹配與草繪相鄰的彎曲曲面。

6.單擊“輪廓筋”(Profile Rib) 。

7.選擇 RIB_SKETCH-2。

8.定向?yàn)?RIGHT 視圖方向。

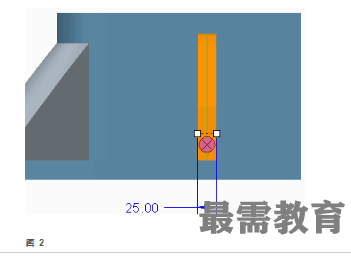

9.拖動控制滑塊，將寬度改為25。筋以草繪為中心。

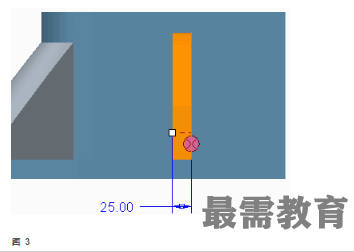

10.單擊“更改厚度選項”(Change Thickness Option) 。筋移至草繪左側。

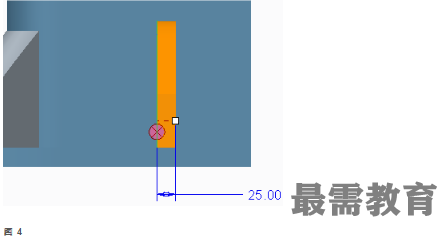

11.再次單擊“更改厚度選項”(Change Thickness Option) 。筋移至草繪右側。

12.單擊“完成特征”(Complete Feature) 。

13.重定向模型。

14.單擊“輪廓筋”(Profile Rib) 。

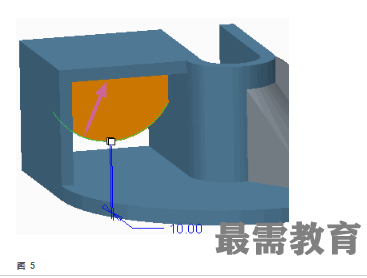

15.選擇 RIB_SKETCH-3。筋在草繪上方。

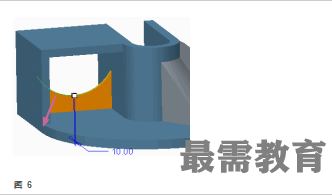

16.單擊圖形窗口中的洋紅色箭頭。筋現在位于草繪底部。

17.單擊“完成特征”(Complete Feature) 。

過程就此結束。
