Creo 9.9 概念: 任務 1. 在 ENG_BLOCK.PRT 上創建輪廓筋。

1.僅啟用下列“基準顯示”類型：。

2.單擊“基準”(Datum) 組中的“草繪”(Sketch) ，然后從模型樹中選擇基準平面 RIB 作為草繪平面。確認“方向參考”已設置為基準平面 FRONT，且定向方向已設置為“頂部”(Top)。單擊“草繪”(Sketch)。

3.只啟用以下“草繪器顯示”類型：。

4.從“圖形中”工具欄中單擊“草繪視圖”(Sketch View) 。

5.禁用“平面顯示”(Plane Display) 。

6.單擊“設置”(Setup) 組中的“參考”(References) 。

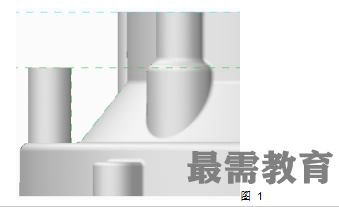

?選擇顯示的三個曲面作為參考 (在下圖中突出顯示為綠色)，從而生成四個指定參考。

?在“參考”(References) 對話框中單擊“關閉”(Close)。

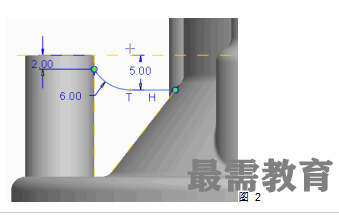

7.放大并草繪，如下圖所示：

?單擊鼠標右鍵并選擇“線鏈”(Line Chain)。草繪從對角參考開始，到豎直參考結束的水平線。

?從“弧”(Arc) 類型下拉菜單中選擇“3 點/相切端”(3-Point / Tangent End) 。在草繪線未完成的一端開始草繪弧，在豎直參考處完成草繪。單擊鼠標中鍵停止草繪弧。

?右鍵單擊并選擇“尺寸”(Dimension)。選擇弧的左端和水平參考，放置第一個尺寸。

?鍵入2并按 ENTER 鍵。

?選擇您草繪的水平線以及水平參考，放置第二個尺寸。

?鍵入5并按 ENTER 鍵。

?從“選擇”(Select) 類型下拉菜單中選擇“依次”(One-by-One) ，然后將弧半徑改為6。

8.在功能區中單擊“確定”(OK) 。

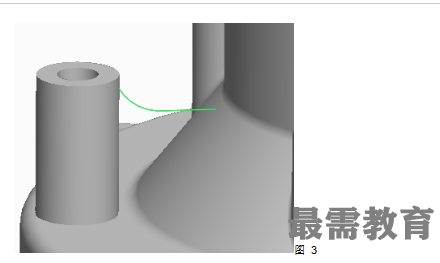

9.單擊鼠標中鍵并拖動以定向模型。

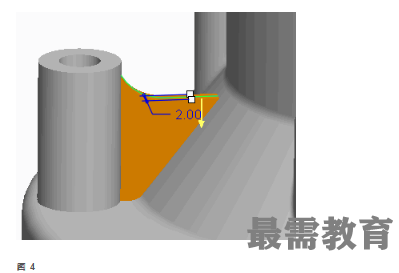

10.在草繪仍處于選擇狀態的情況下，從“筋”(Rib) 類型下拉菜單中選擇“輪廓筋”(Profile Rib) 。選擇“參考”(References)選項卡。單擊“反向”(Flip)，然后將厚度改為2。如有需要，可單擊“更改厚度選項”(Change Thickness Option) ，設置關于草繪的筋特征對稱。

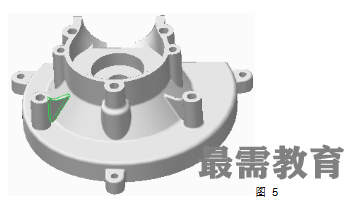

11.單擊“完成特征”(Complete Feature) 。

12.在快速訪問工具欄中單擊“保存”(Save) ，然后單擊“確定”(OK)以保存模型。

13.單擊“文件”(File) > “管理會話”(Manage Session) > “拭除當前”(Erase Current) > “是”(Yes)以將模型從內存中拭除。

練習就此結束。
