Creo 10.2 概念: 創建嵌入的基準特征

嵌入的基準特征的好處：

嵌入的基準特征有多種用途，例如草繪平面、定向平面、標注參考、孔的放置參考和拔模特征參考?；鶞侍卣魃踔吝€可以嵌入到其他基準特征中。

假設您已經開始創建拉伸特征，但卻意識到尚未創建所需要的草繪平面。此時可退出“拉伸工具”，先創建基準平面，然后再重新啟動“拉伸工具”。更好的解決方案是保持“拉伸工具”為開啟狀態，僅將草繪平面創建為嵌入的基準。

嵌入的基準特征的另一個好處是生成了一個更簡潔、更有條理的模型樹。例如，如果所創建拉伸特征的草繪平面要求您創建三個基準平面和一個軸，則這四個基準特征均將嵌入到拉伸特征的節點下。與常規特征不同，嵌入的基準特征不會使模型樹變得零亂。

每個嵌入的基準特征均將作為它所嵌入的特征的某種參考，否則它將不會被嵌入。這樣您便能夠輕松地確定每個基準的功能并識別出參考它的特征。

創建后，嵌入的基準特征的顯示將自動設置為隱藏。這有助于確保模型的顯示不零亂。

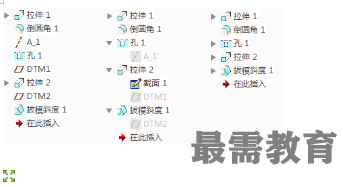

在下圖中，請注意同一模型樹中的三種不同顯示。左側的模型未使用嵌入的基準特征創建。中間的模型使用嵌入的基準特征創建并展開了特征節點。右側的模型與中間的模型是同一個模型，只是在右側的模型中特征節點已折疊。

創建嵌入的基準特征

嵌入的基準可通過在創建另一個特征時啟動基準工具創建。自動啟動基準工具可暫停當前特征的創建，從而使您能夠創建所需的基準特征。

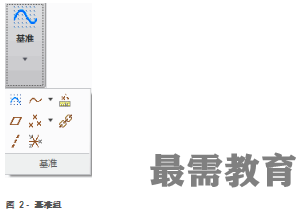

創建嵌入的基準特征最簡便的方法是單擊“基準”(Datum) 展開“基準”(Datum) 組，它位于草繪特征的操控板右端，如圖 2 所示。

當然，在創建特征時可以隨時選擇“模型”(Model) 選項卡并從“基準”(Datum) 組中選擇所需的基準特征類型。

創建了所需的基準特征后，可通過單擊操控板中的“恢復特征”(Resume Feature) 繼續特征創建。

然后通過選擇新創建的基準特征作為草繪平面、方向、標注、放置或深度參考，可將其嵌入到特征中。

關于嵌入的基準特征

刪除包含嵌入的基準特征的特征時，Creo Parametric 將提供保留或刪除嵌入的基準特征的選項。

草繪和方向基準平面只能通過內部草繪嵌入到特征中。

如果由于某些原因而使所創建的基準特征沒按預期嵌入，則可在創建后在模型樹中將其選中并拖動到特征中。

此操作可將特征嵌入并將顯示設置為隱藏，如同一開始就嵌入的一樣。將其從特征中拖動回到模型樹中便可以取消嵌入基準。

最佳做法

嵌入的基準特征應用作設計意圖要求。例如，不能在下游特征中重新使用嵌入的基準特征。使用嵌入的基準特征可創建出易于編輯和使用的模型，因此更方便共享給下游用戶。
