Creo 10.2 概念: 任務 1. 創建參考嵌入的基準特征的拉伸特征。

2.在功能區中，選擇“視圖”(View)選項卡。

3.啟用“平面標記顯示”(Plane Tag Display) 和“軸標記顯示”(Axis Tag Display) 。

4.選擇“模型”(Model)選項卡。

5.單擊“拉伸”(Extrude) 。

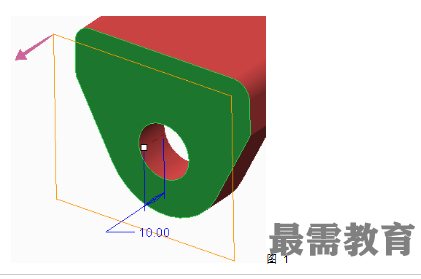

6.在“拉伸”操控板中，單擊“基準”(Datum) 并選擇“平面”(Plane) 。

7.選擇曲面，并將“偏移”(Offset) 拖動到10。

8.選擇“屬性”(Properties)選項卡，將“名稱”(Name) 改為OFFSET，然后單擊“確定”(OK)。

?啟動特征工具后創建每個基準特征可將其定義為嵌入的基準特征。

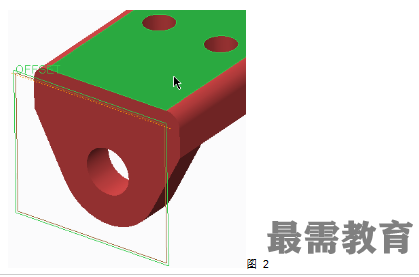

9.在“偏移”(OFFSET) 仍為選定狀態的情況下，單擊“基準”(Datum) 并選擇“軸”(Axis) 。

10.按住 CTRL 鍵并選擇頂部曲面。

11.選擇“屬性”(Properties)選項卡，將名稱改為PIVOT，然后單擊“確定”(OK)。

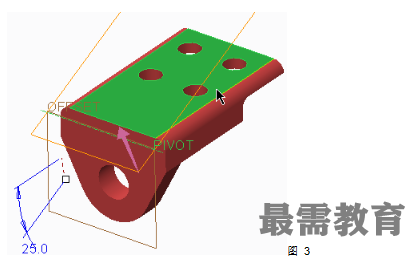

12.在 PIVOT 仍為選定狀態的情況下，單擊“基準”(Datum) 并選擇“平面”(Plane) 。

13.按住 CTRL 鍵并選擇頂部曲面。

14.將“旋轉”(Rotation) 改為25或-25以獲得正確的方向。

15.選擇“屬性”(Properties)選項卡，將名稱改為ORIENT，然后單擊“確定”(OK)。

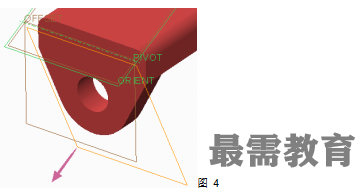

16.在 ORIENT 仍為選定狀態的情況下，單擊“基準”(Datum) 并選擇“平面”(Plane) 。

17.按住 CTRL 鍵并選擇基準軸 PIVOT。

18.將 ORIENT 參考從“偏移”(Offset) 改為“法向”(Normal)。

19.選擇“顯示”(Display)選項卡并根據需要單擊“反向”(Flip)來設置洋紅色箭頭的方向，如圖所示。

20.選擇“屬性”(Properties)選項卡，將名稱改為SKETCH，然后單擊“確定”(OK)。

21.在“拉伸”操控板中，單擊“恢復特征”(Resume Feature) 。

22.僅啟用下列“草繪器顯示”類型：。

23.禁用“平面顯示”(Plane Display) 和“軸顯示”(Axis Display) 。

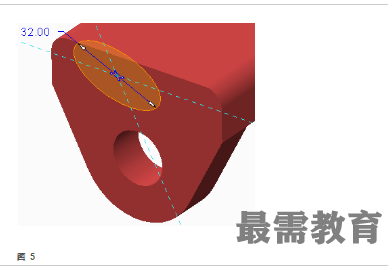

24.單擊“圓心和點”(Center and Point) ，草繪圓。

25.將直徑改為32。

26.單擊“確定”(OK) 。

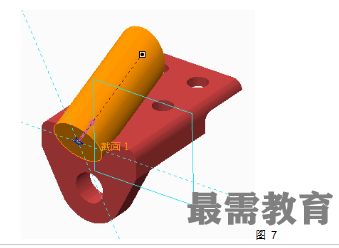

27.在操縱板中，單擊“更改深度方向”(Change Depth Direction) 并將深度改為“到選定項”(To Selected) 。

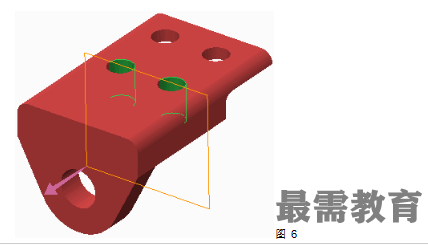

28.單擊“基準”(Datum) ，然后選擇“平面”(Plane) 。

29.按住 CTRL 鍵并選中兩個孔內曲面。

?選擇“屬性”(Properties)選項卡，將名稱改為DEPTH，然后單擊“確定”(OK)。

30.在“拉伸”(Extrude) 操控板中單擊“恢復特征”(Resume Feature) 。由于基準平面 DEPTH 仍為選定狀態，因此系統會自動將其選為深度參考。

31.單擊“完成特征”(Complete Feature) 。

32.編輯“拉伸 4”(Extrude 4) 的定義。

33.單擊“移除材料”(Remove Material) ，然后單擊“完成特征”(Complete Feature) 。

34.在模型樹中展開“拉伸 4”(Extrude 4)。請注意嵌入的基準。

35.右鍵單擊“拉伸 4”(Extrude 4)并選擇“編輯”(Edit)。請注意將顯示特征的尺寸和所有嵌入的基準。

36.禁用“平面標記顯示”(Plane Tag Display) 和“軸標記顯示”(Axis Tag Display) 。

過程就此結束。
