Creo 11.1 概念: 任務 1. 創建具有封閉草繪的掃描。

2.從“形狀”(Shapes) 組的“掃描”(Sweep) 類型下拉菜單中選擇“掃描”(Sweep) 。

3.從圖形窗口中選擇軌跡。

4.在操控板中單擊“創建截面”(Create Section) 。

5.僅啟用下列“草繪器顯示”類型：。

6.單擊“草繪”(Sketching) 組中的“調色板”(Palette) 。

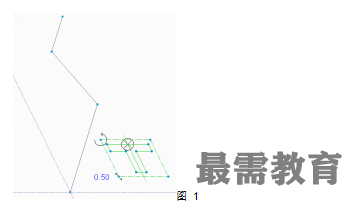

7.選擇“輪廓”(Profiles)選項卡，然后在圖形窗口中拖動“T 形輪廓”(T-profile)以對其進行放置。

?將“縮放”因子改為0.5。

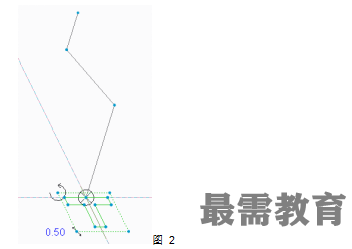

?右鍵單擊 X 位置控制滑塊并將其拖動到頂部水平線的中點。

8.將截面定位在軌跡上。

9.在操控板中單擊“接受更改”(Accept Changes) 。

10.單擊“確定”(OK) 。

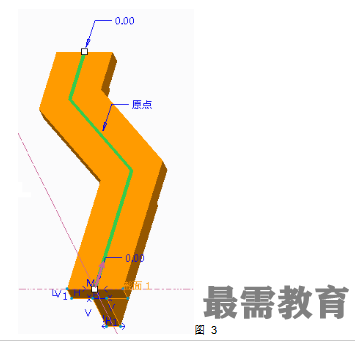

11.單擊“完成特征”(Complete Feature) 。

12.在模型樹中右鍵單擊“草繪 1”(Sketch 1)，然后選擇“隱藏”(Hide)。
