Creo 11.1 概念: 任務 2. 為下一個掃描軌跡創建草繪。

2.在“圖形中”工具欄中單擊“草繪視圖”(Sketch View) 。

3.在圖形窗口中，右鍵單擊并選擇“參考”(References)。

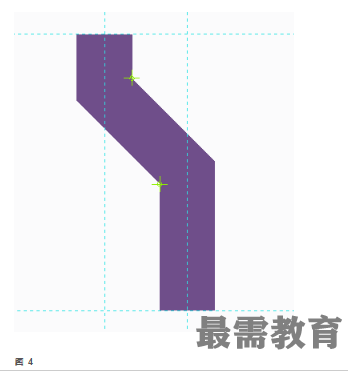

4.選擇基準平面 OFFSET 和 RIGHT 作為參考，以及頂部曲面與兩個頂點。

5.在“參考”(References) 對話框中單擊“關閉”(Close)。

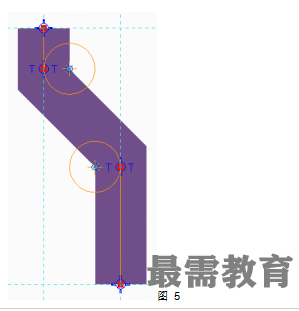

6.從“圓”(Circle) 類型下拉菜單中選擇“圓心和點”(Center and Point) ，然后草繪與參考相切的兩個圓。

7.從“線”(Line) 類型下拉菜單中選擇“線鏈”(Line Chain) ，然后草繪兩條豎直線。第一條線應從頂部參考開始，并將切線捕捉至頂部圓。第二條線應從底部參考開始，并將切線捕捉至底部圓。

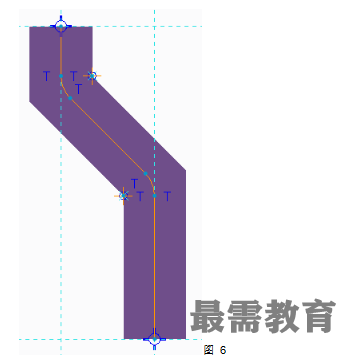

8.從“線”(Line) 類型下拉菜單中選擇“直線相切”(Line Tangent) 并創建切線。

9.單擊“刪除段”(Delete Segment) 并修剪圓圖元。

10.單擊“確定”(OK) 。

11.定向為“標準方向”(Standard Orientation)。
