Creo 11.2 概念: 使用封閉軌跡創建掃描

您可以創建一個掃描特征，來創建沿軌跡曲線的恒定橫截面特征。掃描特征還可以具有可變截面，但是本主題只討論恒定截面。掃描可添加或移除材料。您還可以將其創建為薄板特征或曲面。掃描特征由軌跡和截面組成。

如果您的公司有包含“簡單”掃描特征的舊數據，則在重新定義這些數據時會顯示傳統菜單管理器界面。

選擇軌跡

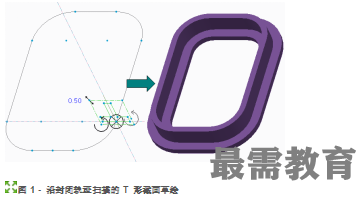

軌跡是截面沿其掃描的路徑。您必須選擇軌跡，而非草繪軌跡。軌跡可以是封閉的，即創建一個環，如圖所示。它可以有尖角或相切角。

選擇軌跡時，可以使用下列選擇方法：

?選擇先前創建的外部草繪。

?從現有幾何中選擇各個曲線或邊。要將其他相鄰邊作為軌跡包含在內，可以按住 SHIFT 鍵同時選擇相鄰邊。

?選擇目的鏈。

在“掃描”(Sweep) 操控板內，可以單擊“基準”(Datum) 并選擇右側的“草繪”(Sketch) ；但是，這不會使草繪在掃描內部進行。

您還必須為截面選擇起點。起點是截面開始掃描的位置，并會以洋紅色箭頭顯示在圖形窗口中。您可以沿著封閉環拖動起點，也可以按住 SHIFT 鍵來將起點捕捉至其中一個圖元端點。

定義截面

定義完軌跡和起點之后，必須草繪將沿軌跡掃描的截面。截面的草繪平面放置在起點處與軌跡垂直的位置。在草繪平面中所看到的十字線表示軌跡與草繪平面的相交位置。

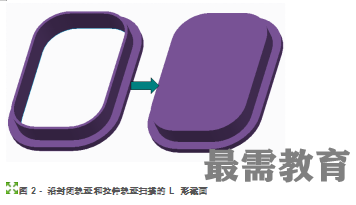

草繪的截面可以是開放或封閉的。如果您嘗試草繪實體開放截面，系統會自動將特征創建切換至曲面的實體開放截面。要?jiǎng)?chuàng)建圖 2 中顯示的實體特征類型，您可以先掃描周邊形狀，然后向上拉伸軌跡草繪以填充中間部分。

掃描失敗的原因

如果出現以下三種情況之一，則恒定截面掃描特征可能會失敗：

?軌跡自交。

?將截面與固定圖元對齊或相對于固定圖元標注截面，但在沿 3D 軌跡掃描時，截面的方向發生變化。

?軌跡弧或樣條半徑相對于截面過小，而且特征在弧周?chē)鷻M移時自交。

過程設置：

1.為避免命名沖突，建議您先保存您的工作，然后單擊“文件”(File)>“關閉”(Close)直到不顯示任何模型，再單擊“文件”(File)>“管理會話”(Manage Session)>“拭除未顯示的”(Erase Not Displayed)。

2.單擊“文件”(File)>“管理會話”(Manage Session)>“設置工作目錄”(Set Working Directory)，然后導航到PTCU\CreoParametric2\Sweep\Closed-Trajectory_Solid文件夾并單擊“確定”(OK)

3.單擊“文件”(File)>“打開”(Open)然后雙擊SWEEP_CLOSED-TRAJ.PRT。
