Creo 11.2 概念: 任務 1. 創建具有封閉軌跡的掃描。

2.從“形狀”(Shapes) 組的“掃描”(Sweep) 類型下拉菜單中選擇“掃描”(Sweep) 。

3.在圖形窗口中選擇軌跡。

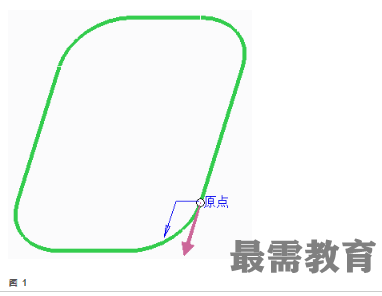

4.拖動起點以捕捉至弧切線端點

5.在圖形窗口中單擊鼠標右鍵，然后選擇“草繪”(Sketch)。

6.僅啟用下列“草繪器顯示”類型：。

7.單擊“草繪”(Sketching) 組中的“調色板”(Palette) 。

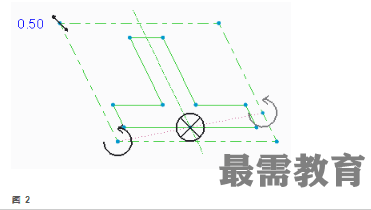

8.選擇“輪廓”(Profiles)選項卡，然后把“T 形輪廓”(T-profile)拖動進圖形窗口以對其進行放置。

?將“縮放”因子改為0.5并將“旋轉”控制滑塊拖動到180。

?右鍵單擊 X 位置控制滑塊并將其拖動到底部水平線的中點。

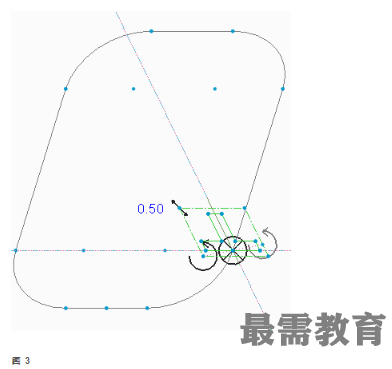

9.將截面定位在軌跡上。

10.在操控板中單擊“接受更改”(Accept Changes) 。

11.單擊“確定”(OK) 。

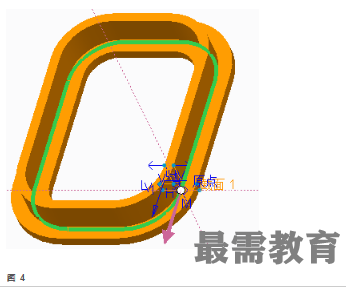

12.單擊“完成特征”(Complete Feature) 。
