Creo 11.3 概念: 分析掃描特征屬性

如果掃描特征的軌跡為開放 (即軌跡的起點和終點不接觸)，則可以針對掃描特征的各端啟用或禁用“合并端”屬性?！昂喜⒍恕?Merge Ends) 屬性位于“掃描”(Sweep) 操控板的“選項”(Options) 選項卡中。

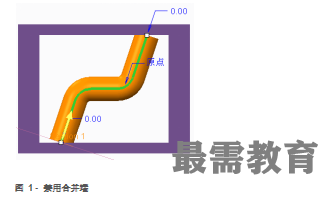

?禁用合并端 - 不將掃描端附加至鄰接幾何。這是默認選項，如圖 1 所示。

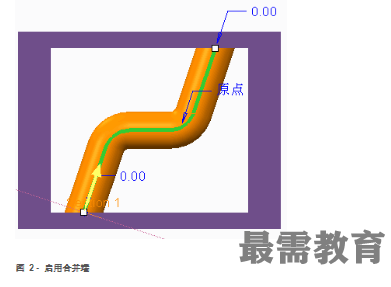

?啟用合并端 - 將掃描的各端合并至鄰接實體。為此，掃描端必須與另一個實體幾何接觸。合并的掃描端如圖 2 所示。

過程設置：

1.為避免命名沖突，建議您先保存您的工作，然后單擊“文件”(File)>“關閉”(Close)直到不顯示任何模型，再單擊“文件”(File)>“管理會話”(Manage Session)>“拭除未顯示的”(Erase Not Displayed)。

2.單擊“文件”(File)>“管理會話”(Manage Session)>“設置工作目錄”(Set Working Directory)，然后導航到PTCU\CreoParametric2\Sweep\Attributes文件夾并單擊“確定”(OK)

3.單擊“文件”(File)>“打開”(Open)然后雙擊SWEEP_ATTRIBUTES.PRT。
