通過選擇平行截面來創建混合

需要?jiǎng)?chuàng)建包含不同過渡橫截面的模型時，可創建混合特征。例如，通過混合特征您可以創建開始是圓形橫截面，但之后隨著沿特征的長度過渡而變?yōu)榉叫螜M截面的幾何?；旌咸卣骺梢蕴砑踊蛞瞥牧?。

選擇截面

混合特征必須包含兩個或多個截面?？梢赃x擇現有草繪、截面、鏈或模型現有特征邊的環。選定的截面可以是非平行的，盡管此功能在主題中沒有討論。默認情況下，系統會使用平滑曲線將選定的截面連在一起。

每個截面必須包含相同數量的圖元 (或頂點)。此規則有兩種例外情況：

?混合可開始或終止于單個點。

?可以添加若干混合頂點，其中每一個都算作一個圖元。例如，利用放置在三角形截面上的混合頂點，系統可以對方形進行混合。實質上系統會連接各截面上的點來創建混合特征。

截面起點

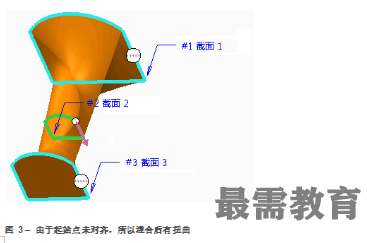

每個截面都有其自己的起點。起點在各截面間應彼此對應，以免對生成的混合特征產生扭曲?？梢詾槊總€(gè)截面單獨將起點拖放到該截面的其它頂點上。在圖 3 中，截面 2 的起點處于不同的位置，從而造成扭曲效果。

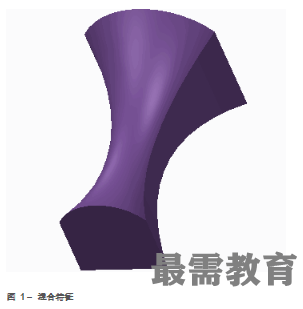

在圖 1 和 2 中，起始點被正確對齊。

可以將起點箭頭方向反向，而且不會影響混合。

操控選定截面

了解下列有關操控選定混合截面的事項：

?默認情況下，截面是根據選擇順序混合而成的。但是，您始終可以以混合順序?qū)⒔孛嫔舷乱苿?dòng)。

?可以移除截面。

?截面間的偏移或深度是基于選定的截面相對于其它選定截面的深度確定的。不可以指定不同的深度。

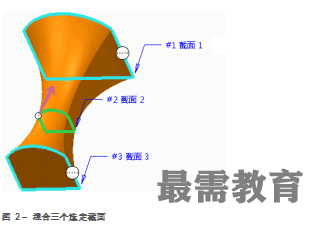

?在定義混合特征時，任何時候都只有一個截面被視為活動截面。要把給定截面設置成活動截面，可以從操控板中的截面選項卡中選擇該截面，或者可以選擇圖形窗口中的截面指引線注解。選定的截面會更改顏色，然后所有右鍵單擊選項均適用于該活動截面。在圖 2 和 3 中，截面 2 為活動截面。

過程設置：

1.為避免命名沖突，建議您先保存您的工作，然后單擊“文件”(File)>“關閉”(Close)直到不顯示任何模型，再單擊“文件”(File)>“管理會話”(Manage Session)>“拭除未顯示的”(Erase Not Displayed)。

2.單擊“文件”(File)>“管理會話”(Manage Session)>“設置工作目錄”(Set Working Directory)，然后導航到PTCU\CreoParametric2\Blend\Select-Sections_Parallel_Solid文件夾并單擊“確定”(OK)

3.單擊“文件”(File)>“打開”(Open)然后雙擊BLEND_SELECT_1.PRT。
