Creo 11.5 概念: 通過草繪截面創建混合

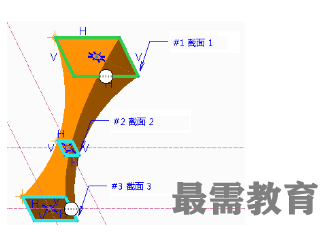

需要?jiǎng)?chuàng)建包含不同過渡橫截面的模型時，可創建混合特征。例如，通過混合特征您可以創建開始是圓形橫截面，但之后隨著沿特征的長度過渡而變?yōu)榉叫螜M截面的幾何?；旌咸卣骺梢蕴砑踊蛞瞥牧稀?/p>

草繪截面

混合特征由一系列平行的草繪圖組成。混合特征必須包含兩個或多個截面。在混合工具中，可以通過一系列草繪器對話來草繪截面。

如果需要，可以引用之前截面間的幾何。

每個截面必須包含相同數量的圖元 (或頂點)。此規則有兩種例外情況：

?混合可開始或終止于單個點。

?可以添加若干混合頂點，其中每一個都算作一個圖元。例如，利用放置在三角形截面上的混合頂點，系統可以對方形進行混合。實質上系統會連接各截面上的點來創建混合特征。

指定草繪截面的深度

默認情況下，系統使用平滑曲線將草繪截面連在一起。

圖 3 – 對截面進行投影

在截面 1 后，每個后續截面的偏移深度都可以用兩種方法進行定義：

?偏移尺寸 – 用來指定截面草繪平面的偏移距離。默認情況下，截面從之前創建的截面按指定距離進行偏移。但您可以在新截面偏移時所基于的混合特征中選擇任何其它截面。

?“參考”(Reference) – 使您可以通過選擇某一參考來定義截面的草繪平面位置。例如，可以選擇一個基準平面。此選項與拉伸特征的“到選定項”(To Selected) 深度選項相似。

截面起點

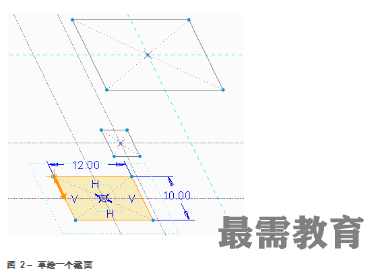

每個截面都有其自己的起點。起點在各截面間應彼此對應，以免對生成的混合特征產生扭曲?？梢栽诟鞑堇L截面中管理起點。在圖 2 中，草繪圖中的起點位于左上角。

操控草繪截面

了解下列有關操控草繪混合截面的事項：

?默認情況下，截面是按照其插入順序混合而成的。不能切換此順序。

?可以移除截面。

?在定義混合特征時，任何時候都只有一個截面被視為活動截面。要把給定截面設置成活動截面，可以從操控板中的截面選項卡中選擇該截面，或者可以選擇圖形窗口中的截面指引線注解。選定的截面會更改顏色，然后所有右鍵單擊選項均適用于該活動截面。

過程設置：

1.為避免命名沖突，建議您先保存您的工作，然后單擊“文件”(File)>“關閉”(Close)直到不顯示任何模型，再單擊“文件”(File)>“管理會話”(Manage Session)>“拭除未顯示的”(Erase Not Displayed)。

2.單擊“文件”(File)>“管理會話”(Manage Session)>“設置工作目錄”(Set Working Directory)，然后導航到PTCU\CreoParametric2\Blend\Sketch-Sections_Solid文件夾并單擊“確定”(OK)

3.單擊“文件”(File)>“打開”(Open)然后雙擊BLEND_SKETCH_1.PRT。
