Creo 11.5 概念: 任務 3. 重新定義混合以從之前混合中移除材料。

1.單擊“操作”(Operations) 組下拉菜單并選擇“恢復”(Resume) > “恢復上一個集”(Resume Last Set)。

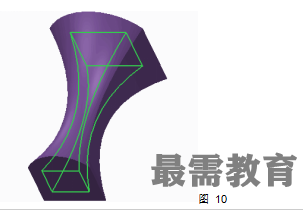

2.在模型樹中，選擇“混合 2”(Blend 2)。

3.注意該混合包含在新恢復的混合特征中。

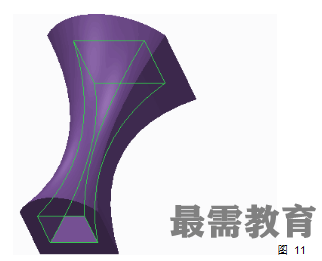

1.右鍵單擊“混合 2”(Blend 2)，并選擇“編輯定義”(Edit Definition)。

2.在操控板中，單擊“移除材料”(Remove Material) 。

3.單擊“完成特征”(Complete Feature) 。

過程就此結束。

過程設置：

1.為避免命名沖突，建議您先保存您的工作，然后單擊“文件”(File)>“關閉”(Close)直到不顯示任何模型，再單擊“文件”(File)>“管理會話”(Manage Session)>“拭除未顯示的”(Erase Not Displayed)。

2.單擊“文件”(File)>“管理會話”(Manage Session)>“設置工作目錄”(Set Working Directory)，然后導航到PTCU\CreoParametric2\Blend\Sketch-Sections_Solid文件夾并單擊“確定”(OK)

3.單擊“文件”(File)>“打開”(Open)然后雙擊FLYWHEEL.PRT。
