Creo 11.5 概念: 任務 1. 在 FLYWHEEL.PRT 上插入薄壁混合。

提問人:劉團圓發布時間:2020-10-17
1.僅啟用下列“基準顯示”類型:image.png。

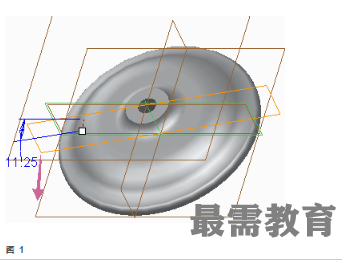

2.創建基準平面,如圖所示:

?單擊“平面”(Plane) image.png。

?選擇基準平面 FRONT。按 CTRL 鍵并選擇軸 CRANK。

?雙擊角度并將其改為11.25或-11.25,以獲得所示方向。

?在“基準平面”(Datum Plane) 對話框中選擇“屬性”(Properties)選項卡。鍵入ANGLE作為“名稱”(Name),然后單擊“確定”(OK)。


3.在功能區中,單擊“形狀”(Shapes) 組下拉菜單,然后選擇“混合”(Blend) image.png

4.在操控板中,單擊“加厚草繪”(Thicken Sketch) image.png。

?選擇“截面”(Sections)選項卡,并驗證是否已選擇了“草繪截面”(Sketched sections)。

5.在圖形窗口中右鍵單擊,然后選擇“定義內部草繪”(Define Internal Sketch)。

6.選擇基準平面 TOP 作為草繪平面。

7.在“草繪”(Sketch) 對話框中,選擇“底部”(Bottom)作為方向,然后選擇基準平面 ANGLE 使其朝向窗口底部。

?單擊“草繪”(Sketch)。

8.僅啟用下列“草繪器顯示”類型:image.png。

9.開始草繪,如圖所示:

?選擇 CRANK 軸作為參考。

?在“參考”(References) 對話框中單擊“關閉”(Close)。

?禁用“軸顯示”(Axis Display) image.png和“平面顯示”(Plane Display) image.png

?單擊“利用邊著色”(Shading With Edges) 。

?單擊“草繪視圖”(Sketch View) image.png

?單擊“草繪視圖”(Sketch View) image.png。

?單擊“草繪”(Sketching) 組中的“構造模式”(Construction Mode) image.png以啟用它。

?右鍵單擊圖形窗口并選擇“圓”(Circle)。

?草繪兩個構造圓。

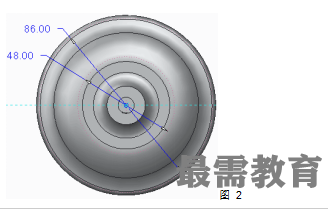

?單擊“法向”(Normal) image.png標注直徑,如圖所示修改值。


10.單擊“構造模式”(Construction Mode) image.png禁用它。

11.草繪第一個混合截面,如圖所示:

?右鍵單擊并選擇“3 點/相切端”(3-Point/Tangent End)。如圖所示草繪弧。

?右鍵單擊并選擇“尺寸”(Dimension)。標注草繪并修改值,如圖所示。


12.單擊“確定”(OK) image.png。

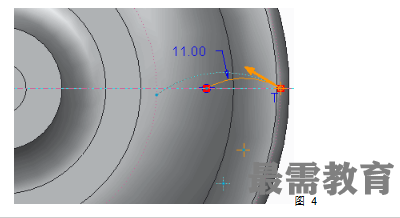

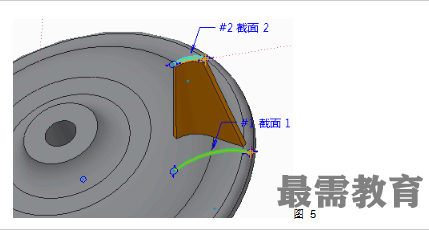

13.草繪第二個混合截面,如圖所示:

?右鍵單擊圖形窗口并選擇“插入”(Insert)。

?右鍵單擊并選擇“草繪”(Sketch)開始草繪“截面 2”。

?右鍵單擊并選擇“3 點/相切端”(3-Point/Tangent End)。草繪較小的弧,如圖所示。確保將弧約束為在起點與先前的弧相切。

?右鍵單擊并選擇“尺寸”(Dimension)。標注半徑并將其值改為11。

?在功能區中單擊“確定”(OK) image.png


14.按 CTRL+D 鍵以定向到“標準方向”(Standard Orientation)。

15.在操控板中,鍵入2.1作為厚度。


16.啟用“平面顯示”(Plane Display) image.png并從“圖形中”工具欄的“顯示類型”(Display Types) 下拉菜單選擇“著色”(Shading) image.png。

17.在操控板中,選擇“截面”(Sections)選項卡。

?選擇“截面 2”(Section 2)。

?選擇“參考”(Reference)然后選擇基準平面 FIN_HEIGHT。

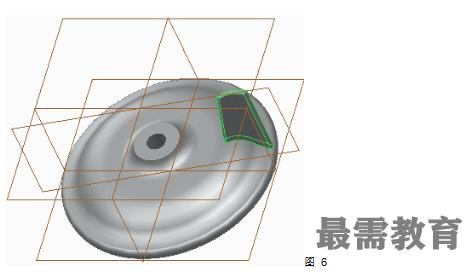

18.單擊“完成特征”(Complete Feature) image.png。
