Creo 12.1 概念: 任務 1. 重定義六個孔的深度選項。

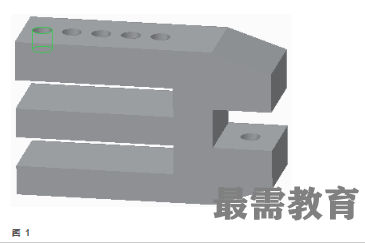

2.編輯 BLIND_1 的定義。

3.將深度值改為0.5。

4.單擊“完成特征”(Complete Feature) 。

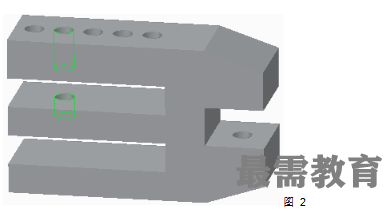

5.編輯 BLIND_2 的定義。

6.將深度值改為2.25。

7.單擊“完成特征”(Complete Feature) 。

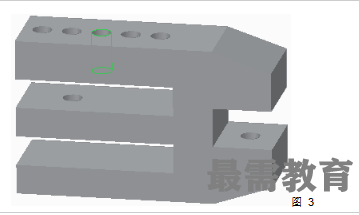

8.編輯 TO_NEXT 的定義。

9.將深度改為“到下一個”(To Next) 。

10.單擊“完成特征”(Complete Feature) 。

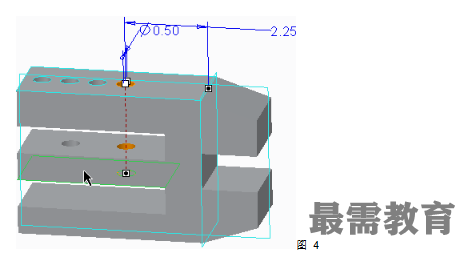

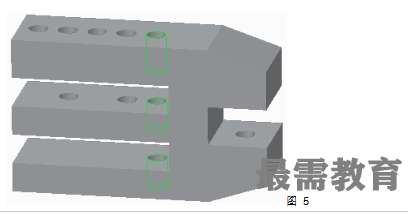

11.編輯 TO_SELECTED 的定義。

12.將深度改為“到選定項”(To Selected) ，然后選擇曲面。

13.單擊“完成特征”(Complete Feature) 。

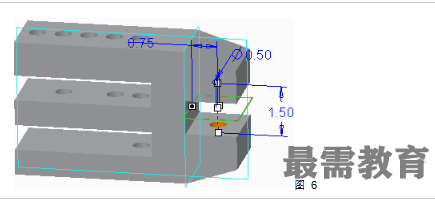

14.編輯 THRU_ALL 的定義。

15.將深度改為“穿透”(Through All) 。

16.單擊“完成特征”(Complete Feature) 。

17.啟用“平面顯示”(Plane Display) 。

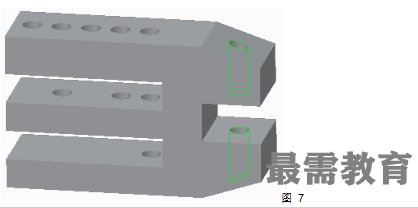

18.編輯 SYMMETRIC 的定義。請注意孔放置平面為浮動基準平面。

19.將深度改為“對稱”(Symmetric) 。

20.將深度改為“穿透”(Through All) 。

21.在操控板中，選擇“形狀”(Shape)選項卡并將側 2 深度改為“穿透”(Through All) 。

22.單擊“完成特征”(Complete Feature) 。

23.禁用“平面顯示”(Plane Display) 。

24.單擊“操作”(Operations) 組下拉菜單并選擇“恢復”(Resume) > “恢復全部”(Resume All)以恢復隱含特征 CUT，并查看孔。

過程就此結束。
