Creo 12.2 概念: 創建同軸孔

在模型上創建孔特征時，通過選擇放置 (首要) 參考和偏移 (次要) 參考可定位孔。選中要用來放置孔的幾何的第一部分即為放置參考。下一步，可選擇額外的放置參考或偏移參考進一步在尺寸上約束孔特征。選作放置參考的幾何類型決定著所創建孔的類型。

創建同軸孔

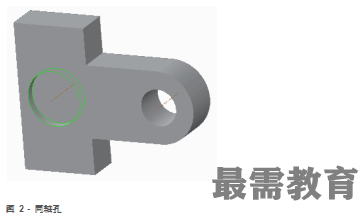

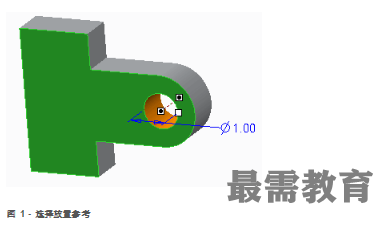

要?jiǎng)?chuàng)建同軸孔，只需選擇放置參考。某軸選作第一個放置參考。此軸決定著孔的位置。然后，選擇曲面或基準平面作為第二個放置參考，以便指定孔開始深入模型的表面。在圖 1 和圖 2 中，基準軸和前曲面包含著放置參考。

您也可以在操控板的“放置”(Placement) 選項卡中查看選定的參考。

孔參考得到滿足時，孔預覽將顯示默認的直徑尺寸和深度值?？梢允褂猛蟿?dòng)控制滑塊或操控板或通過編輯模型上的尺寸來改動這些值。
