Creo 12.2 概念: 任務 2. 使用嵌入的基準軸創建第二個同軸孔特征。

2.在操控板中，單擊“基準”(Datum) 并選擇“軸”(Axis) 。

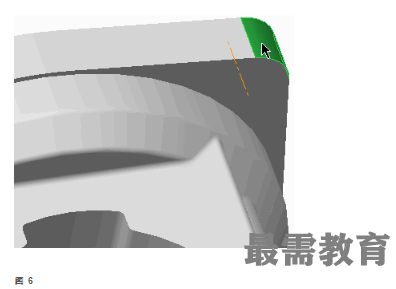

?選擇圖中所示的圓柱曲面作為參考。

?單擊“確定”(OK)以完成特征。

3.單擊“恢復特征”(Resume Feature) 可繼續創建孔特征。

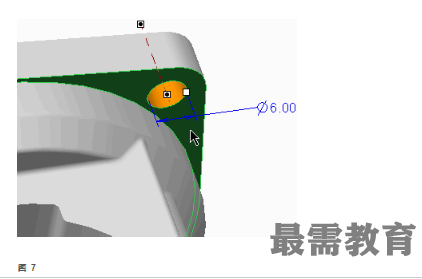

?按住 CTRL 鍵并將如圖所示的曲面選為放置參考。

?在操控板中單擊“到下一個”(To Next) 。

?將直徑改為6，然后單擊“完成特征”(Complete Feature) 。

4.在模型樹中展開“孔 2”(Hole 2)特征，另請注意，軸已創建為嵌入的基準軸。
