Creo 12.4 概念: 創建半徑孔和直徑孔

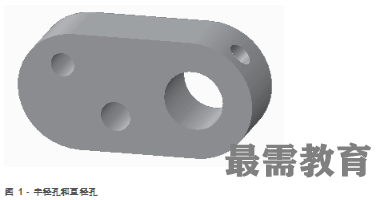

在模型上創建孔特征時，通過選擇放置 (首要) 參考和偏移 (次要) 參考可定位孔。選中要用來放置孔的幾何的第一部分即為放置參考。下一步，可選擇額外的放置參考或偏移參考進一步在尺寸上約束孔特征。選作放置參考的幾何類型決定著所創建孔的類型。

在圓柱放置曲面上創建半徑孔

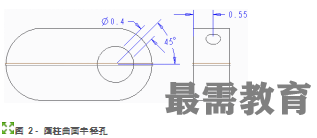

您可以通過將圓柱曲面選為放置參考，在圓柱曲面上創建半徑孔。而且，如果放置參考為圓柱曲面，那么您只能創建半徑孔。此圓柱曲面可確定對模型進行“鉆孔”的位置。對于半徑孔，在此曲面上選取的特定位置將確定測量角度的方向。例如，在圖 2 中，如果在基準平面以下選取曲面，則測量的角度將是自基準平面起順時針測量的 45°，而不是逆時針測量 315°。

要在基準平面的另一側將孔反向至相同角度，只需指定負值即可。

然后將選擇測量孔所需的偏移參考。您可直接從模型中選擇參考，也可以將綠色參考控制滑塊拖動到所需參考。第一個偏移參考是用于偏移孔的平面參考，第二個是用于確定角度的平面參考。在圖 2 中，偏移參考是模型的前曲面和基準平面。

在平面放置曲面上創建半徑孔或直徑孔

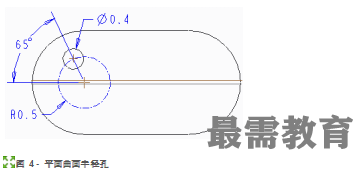

您可以選擇平面曲面作為放置參考來創建半徑孔或直徑孔。此放置參考可確定對模型進行“鉆孔”的位置。對于半徑孔，在此曲面上選取的特定位置將確定測量角度的位置。例如，在圖 4 中，如果在基準平面上方的右側而不是左側選取曲面，則測量的角度將是自基準平面起逆時針測量的 65°，而不是順時針測量 115°。

要在基準平面的另一側將孔反向至相同角度，只需指定負值即可。

然后將選擇測量孔所需的偏移參考。第一個偏移參考是徑向定位孔的軸，第二個是用于確定角度的平面參考。對于圖 4 中的平面放置半徑孔，從參考是基準軸 A_2 和基準平面。對于圖 3 中的直徑孔，次參考是基準軸 A_2 和基準平面。

如果將平面曲面選為放置參考，則可以在“線性”、“半徑”和“直徑”之間切換孔類型。在切換孔類型時，偏移參考將自動在半徑、直徑、角度和偏移之間切換。
