Creo 12.4 概念: 任務 1. 創建半徑孔特征。

2.從“工程”(Engineering) 組中單擊“孔”(Hole) 。

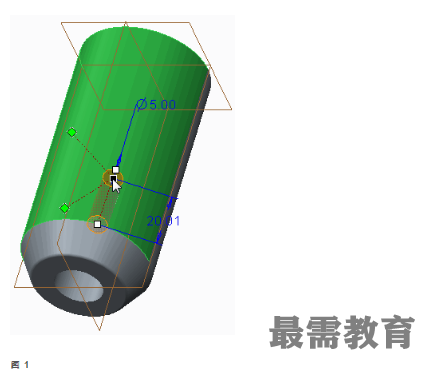

?在顯示的位置選擇圓柱曲面。

?在以下顯示的象限中選擇曲面，以確保正確測量角度，這一點十分重要。

2.在圖形窗口中單擊鼠標右鍵并選擇“偏移參考收集器”(Offset References Collector)。

o按住 CTRL 鍵并從模型樹中選擇基準平面 FRONT 和 TOP。

o從操控板中選擇“放置”(Placement)選項卡。將角度改為60并將軸向距離改為52.5。

o將直徑改為5.5并將深度改為8，如圖所示。

單擊“完成特征”(Complete Feature) 。

禁用“平面顯示”(Plane Display) 。

在快速訪問工具欄中單擊“保存”(Save) ，然后單擊“確定”(OK)以保存模型。

單擊“文件”(File) > “管理會話”(Manage Session) > “拭除當前”(Erase Current) > “是”(Yes)以將模型從內存中拭除。

練習就此結束。
